Brama z furtką automatyczną: poradnik wyboru i montażu

Ciężkie skrzydło bramy ważące sto kilkadziesiąt kilogramów opiera się wiatrowi, deszcz zacina w oczy, a Ty szukasz klucza w kieszeniach albo jeszcze gorzej wychodzisz z samochodu na mrozie, żeby ręcznie otworzyć przejście. Problem nie tkwi w samej bramie, lecz w tym, że bez automatycznego napędu staje się ona barierą, nie wygodą. Wystarczy jednak jedno rozwiązanie konstrukcyjne, żeby zmienić ją w system działający jak zamek w drzwiach wejściowych płynnie, niemal bez udziału człowieka, z zachowaniem pełnej kontroli nad tym, kto wjeżdża na posesję.

• Jak działa automatyczna brama z furtką
• Wybór automatyki do bramy z furtką
• Montaż automatycznej bramy z furtką krok po kroku
• Konserwacja i bezpieczeństwo automatycznej bramy z furtką
• Pytania i odpowiedzi dotyczące bramy z furtką automatyczną

Jak działa automatyczna brama z furtką

Automatyczna brama z furtką to w istocie dwa niezależne mechanizmy połączone wspólnym układem sterowania, choć użytkownik obsługuje je jednym urządzeniem pilotem lub aplikacją w smartfonie. Skrzydło bramy wjazdowej napędzane jest przez siłownik elektryczny lub hydrauliczny, który przenosi ruch obrotowy na ramię przytwierdzone do słupka i skrzydła. W momencie naciśnięcia przycisku centralka sterująca wysyła sygnał do silnika, a ten z kolei uruchamia mechanizm korbowy najczęściej w układzie teleskopowym lub dźwigniowym który obraca skrzydło wokół zawiasów. Cały cykl otwierania trwa od ośmiu do piętnastu sekund, w zależności od masy skrzydła i ustawionego momentu obrotowego.

Furtka zintegrowana z bramą działa niezależnie od ruchu skrzydła wjazdowego, ponieważ zawiera własny zaczep elektryczny i samozamykacz. Zaczep elektromagnes o poborze prądu rzędu trzystu do pięciuset miliamperów rozłącza się w momencie przyłożenia napięcia z centralki, co pozwala na swobodne otwarcie drzwiczek. Samozamykacz natomiast wykorzystuje sprężynę skrętną o sile docisku od pięciu do dwunastu niutonometrów wartość tę reguluje się podczas montażu, dostosowując do masy skrzydła furtki i warunków atmosferycznych. Po zwolnieniu zaczepu użytkownik przechodzi przez furtkę, a po jej zamknięciu samozamykacz automatycznie przywraca skrzydło do pozycji zamkniętej.

Układ sterowania opiera się na centralki elektronicznej wyposażonej w microcontroler, który przetwarza sygnały z pilota, czujników i urządzeń peryferyjnych. Moduł radiowy o częstotliwości 433 megaherców lub 868 megaherców odbiera sygnał z pilota, po czym mikroprocesor weryfikuje kod stosując algorytm rolling code, który zmienia się przy każdym użyciu, uniemożliwiając kopiowanie sygnału przez osoby postronne. Po poprawnej autoryzacji centralka uruchamia sekwencję otwierania najpierw zwalnia zaczep furtki, po chwili rozpoczyna ruch siłownika bramy, a po całkowitym otwarciu wyłącza silnik, zabezpieczając go przed przegrzaniem.

Przeczytaj również: Wymiary bramy wjazdowej i furtki

Fotokomórki stanowią ostatnią linię obrony przed przypadkowym uszkodzeniem pojazdu lub osoby znajdującej się w świetle przejazdu. Działają w parze nadajnik emituje wiązkę podczerwieni, a odbiornik analizuje jej obecność po drugiej stronie przejazdu standardowo w odległości do dwunastu metrów. Przerwanie wiązki przez przechodzącą osobę lub zwierzę powoduje natychmiastowe zatrzymanie silnika i w zależności od konfiguracji cofnięcie skrzydła o kilka centymetrów. Reakcja trwa mniej niż sto milisekund, co w praktyce eliminuje ryzyko uderzenia przy prędkościach ruchu skrzydła nieprzekraczających pół metra na sekundę.

Częstym problemem użytkowników jest chęć otwarcia samej furtki bez uruchamiania bramy wjazdowej na przykład gdy ktoś podchodzi pieszo. Producent rozwiązuje to przez przypisanie osobnych przycisków na pilocie do niezależnego sterowania oboma elementami lub przez zastosowanie przycisku ściennego zamontowanego przy furtce, który zwalnia jedynie zaczep bez wpływu na pracę napędu bramy. Nowoczesne systemy oferują również funkcję częściowego otwarcia, która rozchyla skrzydło bramy na szerokość około metra wystarczającą do przejścia pieszego bez konieczności korzystania z furtki.

Zasilanie całego układu pochodzi z sieci elektrycznej 230 woltów prądu przemiennego, ale awaryjny akumulator wewnętrzny najczęściej typu AGM o napięciu 12 woltów i pojemności od jednego do siedmiu amperogodzin pozwala na kilkadziesiąt cykli otwierania i zamykania w przypadku przerwy w dostawie prądu. Akumulator ten ładuje się automatycznie, gdy tylko napięcie sieciowe powróci, a moduł sterujący monitoruje jego stan na bieżąco, sygnalizując użytkownikowi konieczność wymiany, zanim dojdzie do całkowitego rozładowania.

Może Cię zainteresować: jakie przewody do bramy i furtki

Wybór automatyki do bramy z furtką

Decyzja o wyborze napędu zaczyna się od precyzyjnej kalkulacji momentu obrotowego potrzebnego do przesunięcia skrzydła o określonej masie. Zasada fizyki jest prosta siłownik musi wygenerować siłę równą co najmniej jednemu procentowi masy skrzydła wyrażonej w kilogramach, pomnożoną przez szerokość w metrach. Brama ważąca dwieście kilogramów przy szerokości trzech metrów wymaga więc siłownika o sile minimum sześciuset niutonów jednostka ta odpowiada sile potrzebnej do podniesienia sześćdziesięciu kilogramów w ziemskim polu grawitacyjnym. Siłowniki o mniejszej mocy będą pracować na granicy możliwości, co skróci żywotność silnika i doprowadzi do przedwczesnych awarii.

Na rynku dominują trzy konstrukcje napędów siłowniki liniowe teleskopowe, siłowniki łamane oraz siłowniki podnoszące. Modele teleskopowe najpopularniejsze w segmencie posesji prywatnych wysuwają tłoczysko w linii prostej, równolegle do płaszczyzny ogrodzenia, dzięki czemu nie wymagają dodatkowej przestrzeni na boki. Ich skok roboczy wynosi od trzystu do pięciuset milimetrów, co pokrywa potrzeby większości skrzydeł o szerokości do czterech metrów. Wersje łamane, nazywane też przegubowymi, składają się z dwóch ramion połączonych przegubem, przez co lepiej sprawdzają się w instalacjach z ograniczoną przestrzenią za słupkiem na przykład przy wąskich drogach dojazdowych.

Silniki hydrauliczne wyróżniają się najwyższą trwałością mechaniczną i odpornością na warunki atmosferyczne, ale ich cena jest dwu-, trzykrotnie wyższa od modeli elektrycznych. Rdzeń układu hydraulicznego stanowi pompa zębata wtłaczająca olej pod ciśnieniem do cylindra roboczego stąd też pochodzi charakterystyczny cichy pomruk towarzyszący pracy takiego napędu. Maksymalne ciśnienie robocze mieści się w przedziale od stu pięćdziesięciu do dwustu bary, co pozwala na obsługę skrzydeł ważących nawet osiemset kilogramów bez widocznego spowolnienia ruchu.

Polecamy: brama z furtką

Przy wyborze centralki sterującej warto zwrócić uwagę na obecność funkcji amperometrycznego wykrywania przeszkód czujnik mierzący pobór prądu przez silnik w czasie rzeczywistym. Gdy skrzydło napotka opór (na przykład przy uderzeniu w przeszkodę), pobór prądu gwałtownie rośnie, a microcontroler rejestruje to zjawisko w ułamku sekundy i odwraca kierunek ruchu. Ta funkcja stanowi wymóg normy EN 12453, która określa minimalne wymagania bezpieczeństwa dla bram automatycznych montowanych w strefach dostępnych dla osób postronnych.

Materiał wykonania obudowy siłownika determinuje odporność na korozję, co w polskim klimacie z jego mroźnymi zimami i wilgotnymi okresami przejściowymi ma kluczowe znaczenie dla trwałości instalacji. Obudowy aluminiowe z powłoką proszkową wytrzymują dwadzieścia lat ekspozycji bez widocznych śladów degradacji, natomiast elementy z tworzywa sztucznego wzmocnionego włóknem szklanym odporne są dodatkowo na działanie promieniowania ultrafioletowego. Wszystkie połączenia śrubowe powinny być wykonane ze stali nierdzewnej klasy A2 lub A4 różnica polega na zawartości molibdenu, który w klasie A4 zwiększa odporność na chlorki obecne w powietrzu w rejonach nadmorskich lub przy drogach solonych zimą.

Może Cię zainteresować: jaki kabel do bramy i furtki

Kwestia zasilania awaryjnego bywa pomijana przy zakupie, co później rodzi problemy podczas awarii sieci energetycznej. Warto wybrać centralkę z wbudowanym modułem akumulatorowym, a nie polegać na zewnętrznych rozwiązaniach montowanych później. Optymalna pojemność akumulatora zależy od częstotliwości użytkowania dla domu jednorodzinnego, gdzie brama otwiera się średnio dwadzieścia razy dziennie, akumulator 1,2 amperorogodziny zapewni około ośmiu pełnych cykli, co przy przerwie w dostawie prądu pozwala na swobodne wychodzenie i wchodzenie przez kilka dni.

Montaż automatycznej bramy z furtką krok po kroku

Fundamentem każdej instalacji jest prawidłowe osadzenie słupków nośnych, które muszą przenieść nie tylko ciężar skrzydła, ale też siły pojawiające się podczas pracy napędu. Betonowy cokół pod słupkiem powinien sięgać głębokości przemarzania gruntu w centralnej Polsce to sto dwadzieścia centymetrów, natomiast w rejonach górskich nawet sto osiemdziesiąt centymetrów. Sama stopa fundamentowa ma wymiary minimum sześćdziesiąt na sześćdziesiąt centymetrów przy głębokości pięćdziesięciu centymetrów, a jej zbrojenie stanowią cztery pręty stalowe o średnicy dwunastu milimetrów ułożone w kształt kwadratu. Bez tego przygotowania napór siłownika stopniowo wychyli słupek, a szczelina między skrzydłem a ramą będzie się powiększać z każdym cyklem pracy.

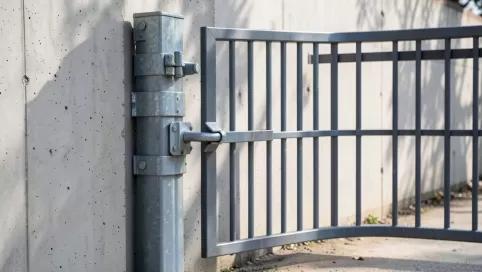

Zamontowanie zawiasów wymaga precyzyjnego wypoziomowania, ponieważ nawet dwumilimetrowa odchyłka przekłada się na wyraźnie nierównomierny docisk skrzydła do ramy na całej wysokości. Zawiasy przyspawane do kotwy wmurowanej w słupek regulują się za pomocą śrub mimośrodowych mechanizm ten pozwala na korektę pozycji skrzydła w trzech płaszczyznach bez konieczności spawania. Warto poświęcić czas na wielokrotne próbne zamykanie przed ostatecznym zamocowaniem, sprawdzając, czy docisk jest równy na górze, w środku i na dole skrzydła.

Może Cię zainteresować: brama z furtką w środku

Siłownik montuje się po wyregulowaniu luzów zawiasów wcześniejsze zamocowanie napędu, a później próby wypoziomowania skrzydła, prowadzą do nierównomiernego obciążenia mechanizmu korbowego. Punkty mocowania ramienia siłownika wyznacza się geometrycznie od środka zawiasu na słupku kreśli się linię prostopadłą do płaszczyzny skrzydła, a następnie odmierza odległość zgodną z długością ramienia podaną przez producenta. Zbyt krótkie ramię generuje nadmierny moment przy samej osi zawiasu, co przyspiesza zużycie łożysk; zbyt długie zmniejsza siłę na końcu skrzydła i wydłuża czas otwierania.

Furtka wymaga osobnego podejścia, ponieważ jej skrzydło pracuje niezależnie od bramy. Zaczep elektryczny montuje się na ramiefurtki, naprzeciwko zamka mechanicznego osadzonego w słupku dokładność spasowania decyduje o płynności otwierania, gdyż milimetrowa niezgodność sprawia, że język zaczepu uderza o obudowę zamiast wskoczyć w wyznaczony rowek. Samozamykacz przykręca się w górnej części skrzydła furtki, a ramię regulacyjne łączy się z zawiasem siła docisku rośnie wraz ze skróceniem ramienia, dlatego producent dołącza tabelę kalibracji uwzględniającą masę i wysokość skrzydła.

Przewody elektryczne prowadzi się w peszlach o średnicy minimum dwudziestu milimetrów, co pozwala na późniejsze przepchnięcie dodatkowych kabli w razie rozbudowy systemu. trasę układa się w gruncie na głębokości co najmniej sześćdziesięciu centymetrów poniżej strefy przemarzania i poza zasięgiem łopaty ogrodnika. Wszystkie połączenia kablowe wykonuje się w puszkach hermetycznych z wkładem hydroabsorpcyjnym, ponieważ skraplająca się para wodna jest główną przyczyną awarii elektroniki sterującej. Przewód zasilający siłownik ma przekrój minimum 2,5 milimetra kwadratowego przy długości do dwudziestu metrów; przy większych odległościach stosuje się grubsze przewody, aby zminimalizować spadek napięcia.

Po mechanicznym zamontowaniu wszystkich elementów przychodzi czas na konfigurację centralki. Programowanie rozpoczyna się od ustawienia skrajnych położeń skrzydła siłownik dysponuje potencjometrami lub przyciskami regulacyjnymi, którymi wyznacza się moment zatrzymania przy pełnym otwarciu i zamknięciu. Następnie kalibruje się czułość wykrywania przeszkód, testując reakcję napędu na przeszkodę o różnej sztywności. Ostatnim etapem jest programowanie pilotów nowoczesne centralki uczą się kodów automatycznie po przytrzymaniu przycisku na pilocie i jednoczesnym naciśnięciu przycisku uczenia w modułesterującym.

Konserwacja i bezpieczeństwo automatycznej bramy z furtką

Regularna konserwacja może podwoić żywotność automatyki bramowej z pięciu lat do dziesięciu, a w optymalnych warunkach nawet dalej. Kluczowym zabiegiem jest smarowanie ruchomych połączeń mechanicznych zawiasów skrzydła, przegubów ramienia siłownika i sworzni zaczepu elektrycznego. Zaleca się stosowanie smaru litowego w sprayu, który wnika w szczeliny między współpracującymi powierzchniami, tworząc trwałą warstwę ochronną odporną na temperatury od minus trzydziestu do plus stu czterdziestu stopni Celsjusza. Smarowanie wykonuje się dwa razy w roku przed zimą i po okresie intensywnej eksploatacji latem.

Zimą szczególną uwagę należy poświęcić usuwaniu lodu i śniegu z okolic zawiasów oraz szczelin między skrzydłem a ramą. Zamarznięta woda zwiększa swoją objętość o około dziewięć procent, co przy ograniczonej przestrzeni generuje siły wystarczające do wygięcia mechanicznych elementów prowadzenia. Nie wolno stosować soli kamiennej w bezpośrednim sąsiedztwie metalowych części chlorek sodu przyspiesza korozję stali nawet wtedy, gdy jest rozpuszczany w wodzie i spływa wzdłuż powierzchni. Lepszym rozwiązaniem jest piasek lub drobny żwir, który zapewnia przyczepność i nie reaguje chemicznie z metalem.

Fotokomórki wymagają okresowego czyszczenia soczewek, ponieważ kurz, pajęczyny i opadające liście osłabiają moc wiązki podczerwonej. Zanieczyszczenia redukują zasięg działania nawet o siedemdziesiąt procent, co w praktyce oznacza, że system przestaje wykrywać przeszkody w odległości przekraczającej trzy metry zamiast deklarowanych dwunastu. Soczewki czyści się miękką szmatką zwilżoną wodą z niewielką ilością detergentu, a następnie wyciera do sucha suchy pył na szkle działa jak papier ścierny przy każdym ruchu skrzydła.

Akumulator awaryjny podlega naturalnej degradacji po dwóch, trzech latach pojemność spada do siedemdziesięciu, sześćdziesięciu procent wartości nominalnej. Producenci zalecają wymianę co cztery lata, niezależnie od objawów, ponieważ zużyty akumulator może przeciekać, powodując korozję styków w gnieździe. Przed wymianą warto sprawdzić napięcie na zaciskach miernikiem wartość poniżej dziesięciu woltów przy pełnym naładowaniu świadczy o nieodwracalnym zużyciu ogniw. Nowy akumulator powinien mieć takie same parametry napięciowe i pojemnościowe jak oryginalny; stosowanie zamienników o niższej pojemności skraca czas pracy awaryjnej.

Przegląd techniczny wykonywany przez specjalistę powinien obejmować pomiar momentu obrotowego siłownika i porównanie wyników z wartościami z dokumentacji technicznej. Spadek o więcej niż piętnaście procent wskazuje na zużycie mechaniczne lub problemy z napięciem zasilania. Podczas przeglądu sprawdza się również stan okablowania izolacja kabli ułożonych w ziemi ulega degradacji pod wpływem wilgoci i naprężeń mechanicznych, a mikropęknięcia wewnętrzne mogą powodować chwilowe przerwy w zasilaniu objawiające się nieregularnym zachowaniem bramy. Wymiana przewodów zaliczana jest do prac prewencyjnych kosztuje kilkaset złotych, podczas gdy awaria w najmniej oczekiwanym momencie może zablokować wjazd na posesję na wiele godzin.

Użytkownik powinien znać podstawowe zasady bezpiecznej obsługi nie wkładać rąk między skrzydło a słupek podczas ruchu, nie przyspieszać zamykania ręcznym pchaniem, natychmiast wzywać serwis przy jakichkolwiek nietypowych dźwiękach stuknięciach, tarciu, piszczeniu łożysk. Sygnałem alarmowym jest też zmiana prędkości ruchu skrzydła w różnych warunkach pogodowych wilgotność powietrza wpływa na tarcie w zawiasach, ale gwałtowne spowolnienie przy wysokiej temperaturze może świadczyć o przegrzewaniu silnika, co wymaga interwencji przed uszkodzeniem uzwojeń.

Pytania i odpowiedzi dotyczące bramy z furtką automatyczną
