Elektrozamek do furtki – jakie wymiary naprawdę mają znaczenie?

Dobranie elektrozamka do furtki zaczyna się od kartki, linijki i trzech liczb: wysokości, szerokości i głębokości profilu, w którym ma wylądować mechanizm. Różnica dwóch milimetrów potrafi zadecydować o tym, czy zaczep wskoczy jak łyżka do garnka, czy zostanie w sklepie. Poniżej znajdziesz konkretne wymiary, schemat podłączenia i listę pułapek, które kosztują czas oraz nerwy przy pierwszym montażu.

• Elektrozaczep symetryczny wymiary i montaż na profilu furtki
• Jak dobrać wysokość i szerokość elektrozamka do wąskiej furtki
• Elektrozamek 12V i 24V do furtki wymiary a dobór zasilacza
• Funkcja pamięci i blokada zapadki kiedy warto dopłacić
• Kiedy symetryczny elektrozaczep nie wystarczy
• Dobór okablowania i zasilacza w praktyce
• Montaż krok po kroku 7 etapów, które warto wydrukować
• Elektrozaczep do furtki wymiary w liczbach, które warto zapamiętać

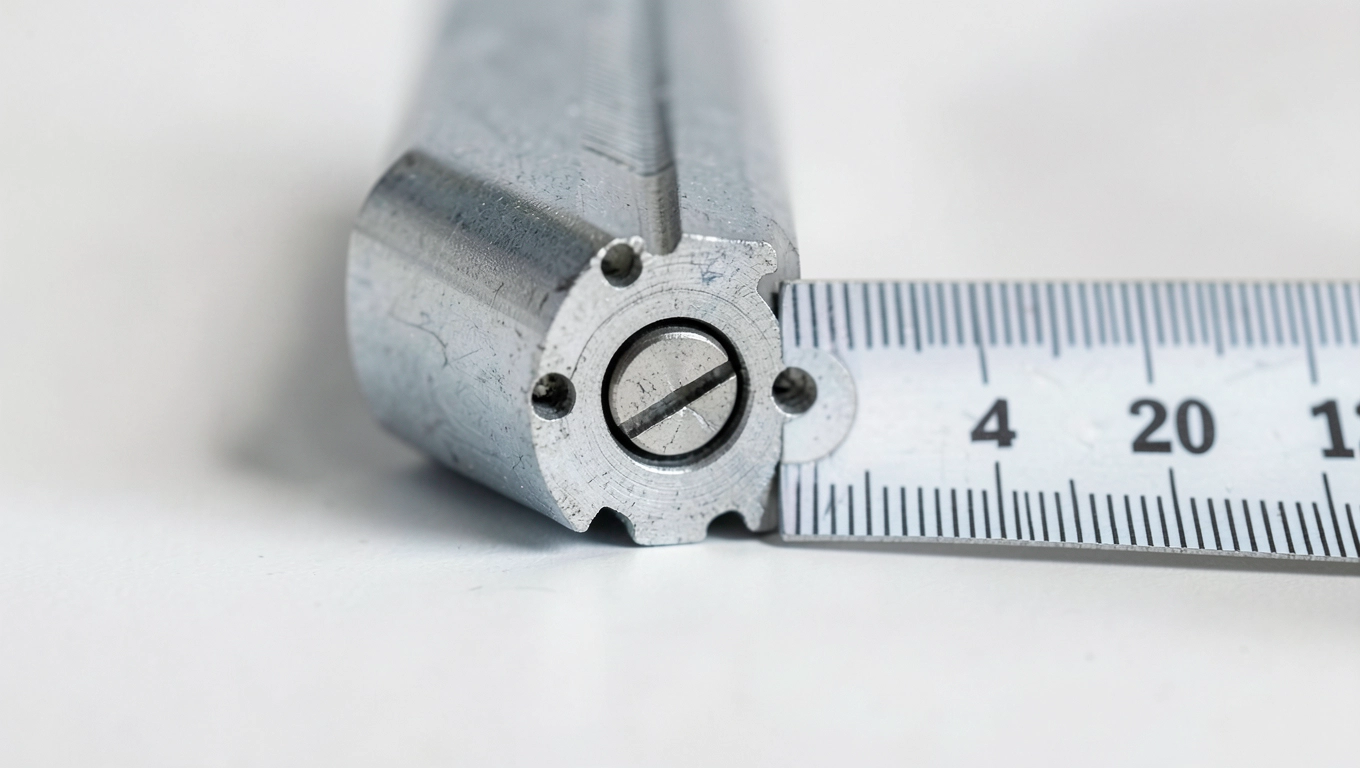

Elektrozaczep symetryczny wymiary i montaż na profilu furtki

Symetryczny elektrozaczep różni się od zwykłego jednym detalem, który większość opisów pomija: korpus i zapadka są tak ukształtowane, że montaż nie wymaga rozróżniania strony L czy P. Wystarczy odwrócić obudowę i przykręcić ją do słupka albo do kształtownika furtki, a rygiel zadziała tak samo po obu stronach.

Typowe wymiary zewnętrzne symetrycznego elektrozamka do furtki mieszczą się w granicach 67 × 20 × 28 mm dla wersji wąskiej oraz 82 × 22 × 32 mm dla wersji standardowej. Szerokość 20-22 mm wynika z grubości najpopularniejszych profili aluminiowych 40 × 40 i 60 × 40 mm zaczep wchodzi wtedy w frez wycięty w słupku bez podcinania uszczelki.

Waga samego mechanizmu nie przekracza 240 g, więc furtka nie „czuje" różnicy po montażu. Mniejsza masa przekłada się też na mniejsze drgania przy zamykaniu, a to oznacza cichszą pracę przez cały okres eksploatacji.

Symetryczny kontra asymetryczny co dobrać?

Asymetryczny bywa tańszy o kilkanaście złotych, ale jeśli furtka zmieni kierunek otwierania albo przeniesiesz zaczep do drugiego skrzydła, zapłacisz za nowy egzemplarz. Symetryczny pozwala tego uniknąć, bo geometria zapadki działa lustrzanie w obu położeniach.

Jak dobrać wysokość i szerokość elektrozamka do wąskiej furtki

Wąska furtka to najczęstszy powód, dla którego właściciele domów wracają do sklepu z nietrafionym zakupem. Profile aluminiowe 40 × 40 albo stalowe 40 × 20 mm mają frez o szerokości 18-22 mm, więc zaczep o korpusie 28 mm po prostu nie wejdzie. Trzeba wtedy sięgnąć po wersję mini.

Optymalna wysokość montażu zapadki to 900-1100 mm od poziomu chodnika. W tym przedziale trafia ją rygiel zamka klamkowego bez konieczności szlifowania zamka, a dłoń dorosłego użytkownika sięga klamki bez schylania. Norma PN-EN 12453 dopuszcza montaż w zakresie 850-1200 mm, ale w praktyce 950 mm sprawdza się najlepiej.

Jeśli furtka ma słupek stalowy 60 × 60 mm, można zastosować zaczep standardowy 82 × 22 × 32 mm i ukryć go w kieszeni wyciętej słuparka. Przy profilu aluminiowym lepiej ograniczyć się do wersji mini, bo zbyt głęboki frez osłabia ściankę i wygina ją po pierwszej zimie.

Trzy pomiary, które decydują o wyborze

Zanim włączysz wyszukiwarkę, zanotuj:

• szerokość wewnętrzną profilu słupka (linijką albo suwmiarką),
• grubość rygla w zamku klamkowym (zwykle 12-14 mm),
• odległość od krawędzi słupka do płaszczyzny rygla po zamknięciu.

Te trzy liczby wykluczają 80% zaczepów z katalogu i zostawiają dwa, trzy modele naprawdę pasujące do konkretnej furtki. Monterzy, którzy notują wymiary przed wyjazdem do hurtowni, oszczędzają zwykle jedną rundę i kilkadziesiąt złotych na paliwie.

Elektrozamek 12V i 24V do furtki wymiary a dobór zasilacza

Napięcie zasilania wpływa na wymiary rzadziej niż się wydaje zmienia się głównie przekrój uzwojenia cewki, a obudowa zostaje ta sama. Model 12V AC/DC pobiera średnio 280 mA przy 12 V DC, natomiast wersja 24V zadowala się 140 mA. Mniejszy pobór prądu oznacza cieńsze przewody i mniejszy zasilacz, ale też konieczność posiadania transformatora 24V, co w domofonach spotyka się rzadziej.

Dobór zasilacza rządzi się prostą regułą: zapas 30% ponad pobór zaczepu. Dla elektrozaczepu 280 mA wystarczy zasilacz 1 A, dla całego toru z domofonem minimum 2 A. Przy odległości powyżej 15 m warto przejść z przewodu 0,5 mm² na 0,75 mm², bo spadek napięcia na zbyt cienkim kablu potrafi obniżyć siłę trzymania zapadki o 15-20%.

Schemat podłączenia w najprostszej wersji

[zasilacz 12V DC] ──(+)──┬──── cewka zaczepu ──(-)── GND
                          │
                          └── przycisk wyjścia (NO)
                              domofon → styk COM/NO

Polaryzacja ma znaczenie tylko przy zaczepach z diodą zwrotną, które działają wyłącznie na prądzie stałym. Przy zasilaniu AC dioda zostaje pominięta, a zaczep brzęczy donośniej to normalne i nieszkodliwe, o ile nie wymaga się cichej pracy w nocy.

Funkcja pamięci i blokada zapadki kiedy warto dopłacić

Elektrozaczep z pamięcią działa na jeden krótki impuls, a odblokowanie trwa do momentu fizycznego otwarcia furtki. Mechanizm opiera się na kondensatorze, który magazynuje energię i oddaje ją zapadce nawet 5-8 sekund po zniknięciu napięcia. Dzięki temu domofon nie musi trzymać napięcia przez cały czas rozmowy, co obniża pobór prądu o połowę.

Blokada zapadki to inna historia. Po podaniu napięcia zaczep zostaje w pozycji „otwarte" tak długo, jak długo podtrzymujesz sygnał zwykle przełącznikiem w biurze, timerem albo zegarem sterującym. W sklepie, szkole czy biurze z dużym ruchem gości to wygodniejsze rozwiązanie niż pamięć, bo furtka zostaje otwarta na przerwie, a potem sama wraca do zamknięcia.

Najczęstsze błędy przy pierwszym montażu

• podłączenie zaczepu bezpośrednio pod 230 V grozi przepaleniem cewki w ciągu sekund,
• montaż w deszczu bez puszki IP66 woda wnika do cewki i powoduje korozję po jednym sezonie,
• brak diody zwrotnej przy zasilaniu DC impulsy wsteczne mogą uszkodzić elektronikę domofonu,
• zbyt płytki frez w słupku aluminiowym zapadka nie trzyma pełnego skoku, furtka „klapie",
• połączenie zasilania zaczepu i domofonu jednym zasilaczem bez separacji szum audio w słuchawce.

Kiedy symetryczny elektrozaczep nie wystarczy

Przy drzwiach przeciwpożarowych potrzebny jest zaczep z certyfikatem odporności ogniowej E/EI 30 lub 60 zwykły symetryczny model nie przejdzie odbioru przez rzeczoznawcę. Przy furtce narażonej na intensywny ruch (ponad 200 cykli dziennie) cewka nagrzewa się i po kilku miesiącach traci siłę; lepszym wyborem będzie wersja rewersyjna, która zamyka się na sprężynie i otwiera tylko prądem.

W miejscach, gdzie woda stoi na słupku (posesje bez odwodnienia, furtki przy podjeździe), klasa szczelności IP44 okazuje się za niska warto dopłacić do IP66 i zamknąć zaczep w puszce hermetycznej. To kilkanaście złotych więcej, ale eliminuje wymianę po pierwszej zimie.

Checklist zakupowy przed kliknięciem „zamawiam"

• napięcie zgodne z zasilaczem domofonu (najczęściej 12 V DC),
• pobór prądu poniżej wydajności zasilacza (z marginesem 30%),
• wymiary korpusu mniejsze niż szerokość frezu w słupku,
• obecność pamięci lub blokady zależnie od scenariusza użytkowania,
• klasa szczelności co najmniej IP44, przy furtce zewnętrznej IP66,
• kompatybilność styków NO/NC z domofonem lub wideodomofonem.

Dobór okablowania i zasilacza w praktyce

Przy odległości do 10 m wystarczy przewód 2 × 0,5 mm² (np. YTDY 2 × 0,5). Między 10 a 25 m przejdź na 2 × 0,75 mm², a powyżej 25 m na 2 × 1,0 mm². Przy zbyt cienkim kablu spadek napięcia sprawia, że elektrozaczep „szarpie" zamiast pewnie zwolnić zapadkę, a po roku cewka zaczyna brzęczeć nawet bez sygnału.

Oddzielne zasilanie zaczepu i domofonu nie jest wymysłem producentów to wymóg praktyki. Impuls cofający się z cewki potrafi wprowadzić szum do wzmacniacza audio w unifonie, a w kamerze wideodomofonu zostawić krótkie zakłócenie obrazu. Dwa zasilacze po 12 V, połączone tylko masą, rozwiązują problem bez dodatkowych filtrów.

Montaż krok po kroku 7 etapów, które warto wydrukować

1. Odłącz napięcie w rozdzielni i sprawdź próbnikiem, czy obwód jest martwy.
2. Wytrasuj miejsce na zaczep na słupku 950 mm od chodnika, oś symetrii rygla zamka.
3. Wyciągnij frez o szerokości równej korpusowi zaczepu i głębokości 25-28 mm.
4. Przeprowadź przewód przez słupek od wewnętrznej strony, zostawiając 15 cm zapasu.
5. Przykręć zaczep wkrętami M4, ustawiając zapadkę na wprost rygla (luz 2-3 mm).
6. Podłącz przewody zgodnie ze schematem: plus do czerwonego, minus do czarnego lub niebieskiego.
7. Włącz zasilanie, sprawdź działanie przyciskiem wyjścia, dopiero potem podłącz domofon.

Po pierwszym uruchomieniu obserwuj zaczep przez kilka cykli. Jeśli zapadka nie wraca do pozycji zamkniętej, sprężyna jest za słaba albo rygiel zamka nie trafia centralnie wtedy korygujemy pozycję, a nie dociskamy zaczep mocniej.

Elektrozaczep do furtki wymiary w liczbach, które warto zapamiętać

Najważniejsze liczby tego artykułu:

• wymiary symetrycznego zaczepu: 67 × 20 × 28 mm lub 82 × 22 × 32 mm,
• wysokość montażu: 900-1100 mm od poziomu chodnika,
• pobór prądu 12 V: 280 mA, 24 V: 140 mA,
• zapas zasilacza: 30% ponad pobór zaczepu,
• przekrój przewodu: 0,5-1,0 mm² w zależności od odległości,
• klasa szczelności minimum: IP44, optymalnie IP66.

Te wartości pozwalają w ciągu kilku minut ocenić, czy konkretny model pasuje do Twojej furtki. Wystarczy kartka, linijka i rzut oka na kartę katalogową, żeby uniknąć zwrotu albo co gorsza wiercenia nowego otworu po montażu.

Planujesz montaż własnymi rękami? Upewnij się, że instalacja 230 V po stronie zasilacza została wykonana zgodnie z obowiązującymi przepisami. Jeśli nie masz uprawnień SEP, poproś elektryka o podłączenie transformatora sam montaż niskonapięciowego zaczepu możesz wykonać samodzielnie, ale punkt podania napięcia sieciowego lepiej powierzyć fachowcowi.
