Planowanie podjazdu bez wcześniejszego przygotowania instalacji kończy się zwykle kosztowną demolacją nawierzchni po kilku miesiącach. Okablowanie bramy przesuwnej i furtki wymaga precyzyjnej kalkulacji obciążeń oraz świadomego wyboru tras, które uchronią elektronikę przed wilgocią i awariami. Każde źle dobrane przekręcie czy przypadkowe sąsiedztwo przewodów siłowych generuje zakłócenia, które uniemożliwiają płynną komunikację między pilotem a centralą sterującą. Właściwa architektura elektryczna powstaje wyłącznie na papierze, zanim pierwsza łopata uderzy w grunt. Nieplanowane modyfikacje w środku sezonu gruntowego wymuszają kompromisy, które zawsze odbijają się na żywotności napędów i bezpieczeństwie użytkowników.

okablowanie bramy przesuwnej i furtki

Dobór przekroju przewodów zasilających i sterujących

Dobór właściwego kabla zaczyna się od analizy rzeczywistego poboru mocy napędów w trakcie rozruchu. Standardowy przekrój poprzeczny żyły wynoszący trzy razy jeden i pół milimetra kwadratowego wystarczy do zasilania większości siłowników pracujących na odcinkach poniżej czterdziestu metrów. Grubszy rdzeń miedziany minimalizuje spadki napięcia, które w długich trasach obniżają moment obrotowy silnika i wywołują błędy diagnostyczne w elektronice. Instalatorzy często zapominają o rezerwie obciążenia, choć każdy układ przeciwzakłóciowy wymaga stabilnego napięcia dwieście trzydzieści woltów na wejściu do skrzynki. Przewód główny musi prowadzić prosto od licznika do tablicy zabezpieczeń, ponieważ każde nieplanowane odgałęzienie wprowadza pasożytnicze rezystancje. Skoki prądu przy starcie silnika są naturalnym zjawiskiem, które odpowiednia grubość izolacji skutecznie neutralizuje.

Przejście na niższe woltowanie w obwodach logicznych całkowicie zmienia charakter instalacji. Niskie napięcie 24V DC eliminuje zagrożenie porażeniem prądem, a jednocześnie zmusza do zachowania większej staranności przy łączeniach. Kable sygnałowe o przekroju dwa razy jeden milimetr kwadratowy przenoszą impulsy z pilotów, przycisków naściennych oraz czujników otwarcia. Grubsze wiązki sterujące zapobiegają zakłóceniom indukcyjnym, które powstają w sąsiedztwie silników pracujących na zmiennym prądzie. Centrala sterująca odczytuje sygnały cyfrowe z precyzją milisekundową. Oddzielne tory dla zasilania i sygnałów tworzą bezpieczną barierę przed przepływem prądów zakłócających.

Bezpieczeństwo ruchu na posesji zależy wyłącznie od poprawnego działania czujników zbliżeniowych. Fotokomórki bezpieczeństwa wymagają osobnej pary przewodów ekranowanych, ponieważ sygnały optyczne są szczególnie wrażliwe na zakłócenia elektromagnetyczne. Ekran z folii aluminiowej odprowadza pasożytnicze ładunki do uziemienia, co gwarantuje czysty przekaźnikowy styk w każdej pogodzie. Standardowe skrętki sieciowe nie wytrzymują cyklicznych zgić oraz mrozów w gruncie, co prowadzi do degradacji izolacji. Właściwe okablowanie elementów pomiarowych zapewnia natychmiastowe wyłączenie siłownika w momencie wykrycia przeszkody. Projektanci instalacji często rezygnują z uziemienia ekranu, co zamienia całą strukturę w antenę odbierającą szumy sieciowe.

Zobacz także: okablowanie bramy i furtki

Rezerwacja dodatkowych żył w każdym pociągniętym kablu oszczędza przyszłe koszty remontów. Dodatkowa wolna przewodząca drutka pozwala na bezinwazyjny montaż modułów GSM, sygnalizatorów optycznych czy dodatkowych przekaźników. Montaż nowej linii przez istniejący nasyp wymagałby powtórzenia prac ziemnych, co naraża nawierzchnię na pęknięcia i nierówności. Inwestorzy planujący automatyzację muszą założyć, że przyszła rozbudowa systemu będzie wymagała nowych obwodów. Zapasowy obwód kontrolny działa jak polisa ubezpieczeniowa, która w razie awarii starej żyły pozwala natychmiast przełączyć się na zapasowy tor. Gotowe złącza hermetyczne zabezpieczą te przyszłe połączenia przed korozją i wilgocią.

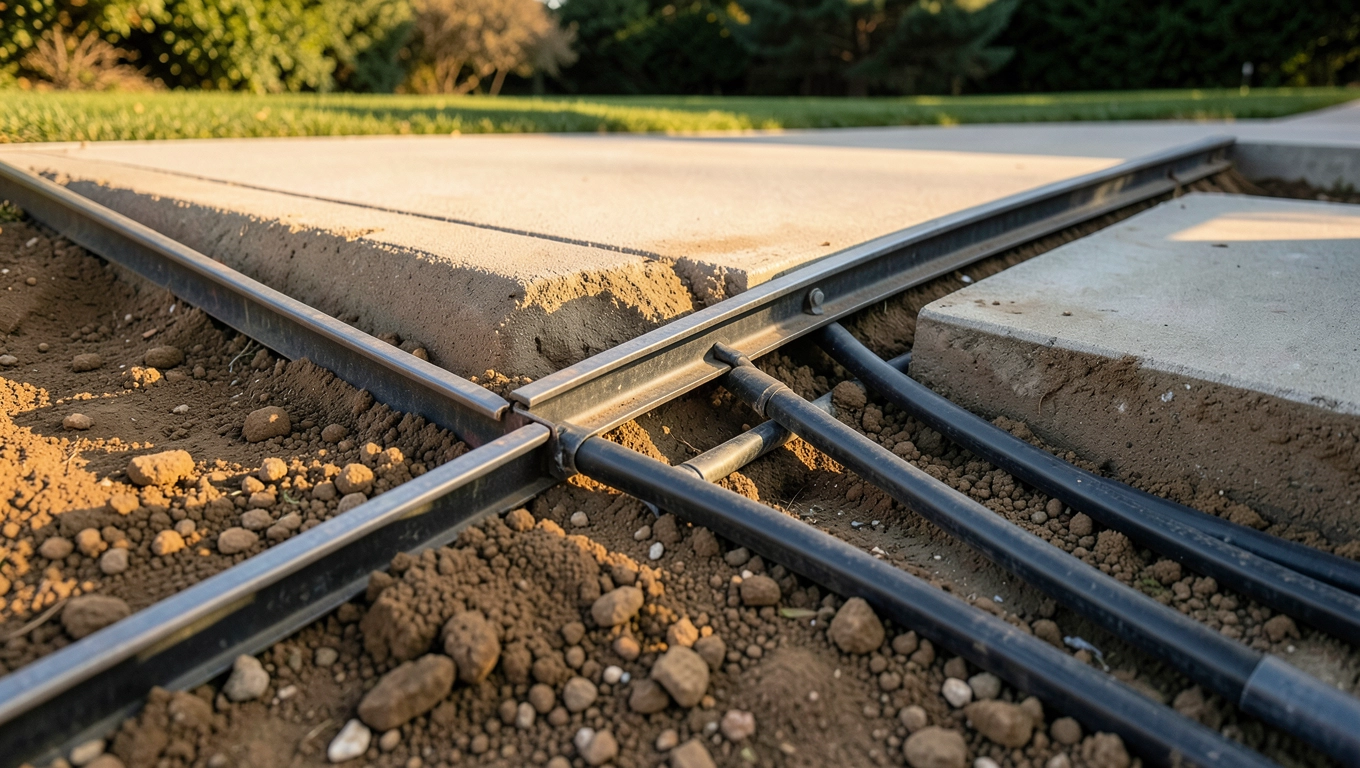

Trasowanie okablowania do siłowników i zabezpieczeń

Głębokość wykopu wyznacza podstawowy poziom zabezpieczenia przed mrozami oraz ciężkimi maszynami ogrodniczymi. Standardowa odległość sześćdziesięciu centymetrów poniżej poziomu terenu chroni przewody przed przypadkowym przecięciem podczas prac pielęgnacyjnych. Pusta rura HDPE lub solidny peszel ochronny musi posiadać gładką wewnętrzną powierzchnię, która umożliwia swobodne przeciąganie kabli bez ryzyka uszkodzenia izolacji. Sztywne krawędzie kamieni czy korzeni drzew w bezpośrednim sąsiedztwie rury powodują mikropęknięcia, które z czasem przepuszczają wilgoć do miedzianych rdzeni. Staranne ubicie podsypki piaskowej równomiernie rozkłada naprężenia gruntu na całej długości trasy. Właściwe przygotowanie dna wykopu decyduje o tym, czy infrastruktura przetrwa dekady eksploatacji bez interwencji serwisów.

Trasa kablowa musi omijać strefy o dynamicznej pracy fundamentu oraz miejsca gromadzenia wody opadowej. Przemieszczanie się bramy wzdłuż szyny generuje mikrodrgania, które przenoszą się na grunt w promieniu kilkudziesięciu centymetrów. Przewody ułożone bezpośrednio pod szyną prowadzącą narażają się na ciągłe odkształcenia mechaniczne, co prowadzi do wewnętrznego przerwania żył. Optymalne rozwiązanie polega na wytyczeniu równoległej trasy w odległości metra od linii ruchu wózka. Takie odsunięcie eliminuje bezpośrednie przenoszenie sił skrętnych na rurę instalacyjną i gwarantuje stabilne parametry elektryczne. Planowanie trasy z uwzględnieniem dróg odwodnieniowych zapobiega zalewaniu studzienek rewizyjnych wodą gruntową.

Każdy punkt łączenia przewodów w gruncie stanowi potencjalne źródło awarii, dlatego wymaga bezwzględnego zachowania standardów szczelności. Typowe kostki zaciskowe przeznaczone do wnętrz budynków natychmiast ulegają korozji w środowisku wilgotnego podłoża. Profesjonalna instalacja wykorzystuje złącza hermetyczne z wypełnieniem silikonowym, które skutecznie izolują styki przed wodą i solami odciekowymi. Stopień ochrony IP68 gwarantuje, że połączenia wytrzymają długotrwałe zanurzenie bez utraty przewodności elektrycznej. Skurcz termiczny na zewnętrznej rurze dodatkowo wzmacnia barierę przed dyfuzją pary wodnej. Taka wielowarstwowa izolacja tworzy szczelny kokon wokół miedzianego rdzenia.

Równoległe prowadzenie przewodów zasilających i sygnałowych tworzy niebezpieczne pole elektromagnetyczne wokół całej trasy. Indukcja magnetyczna z mocnych kabli dwieście trzydzieści woltów potrafi wygenerować fałszywe napięcie w słaboprądowych obwodach sterujących. Minimalny odstęp dziesięciu centymetrów między wiązkami neutralizuje to zjawisko i stabilizuje komunikację pilota z centralą. Ułożenie linii w oddzielnych osłonach redukuje ryzyko przeniknięcia zakłóceń przez ścianki ochronne. Skręcanie par sygnałowych we wnętrzu jednego przewodu również tłumi pasożytnicze prądy indukcyjne. Przestrzeganie geometrii ułożenia przewodów stanowi najtańszą metodę zapewnienia niezawodności systemu na lata.

Podłączenie obwodów elektrycznych w słupku furtki

Wnętrze słupka bramowego stanowi najbardziej narażone miejsce na zawilgocenie oraz wahania temperatury. Przecieki po deszczu oraz kondensacja pary wodnej naturalnie osiadają w dolnej części konstrukcji, jeśli projektanci pominą drenaż. Montaż tablicy sterowniczej wewnątrz wymaganej obudowy o stopniu IP55 minimalizuje bezpośredni kontakt elektroniki z wilgocią. Wentylacja naturalna przez szczeliny dolne odprowadza ciepło generowane przez zasilacze impulsowe, co wydłuża żywotność kondensatorów. Zainstalowany układ przeciwzakłóciowy wewnątrz obudowy tłum zakłócenia radiowe z sieci komórkowych. Każdy komponent zamontowany w słupku musi znajdować się co najmniej trzydzieści centymetrów nad poziomem gruntu.

Przycisk naścienny przy drzwiach wejściowych wymaga osobnego obwodu z niezależnym przekaźnikiem sterującym. Połączenie przycisku bezpośrednio z płytą główną bez bufora napięcia naraża delikatne ścieżki na skoki ładunków elektrostatycznych. Stosowanie przekaźników pośrednich z cewką izolacyjną oddziela obwód logiczny od zewnętrznego świata, co radykalnie zmniejsza ryzyko zwarcia. Dedykowane przewody elastyczne o odpowiedniej sprężystości izolacji wytrzymują cykliczne wciskanie bez ryzyka pęknięcia żył. Nowy obwód kontrolny wymaga osobnego zabezpieczenia nadmiarowego w rozdzielni głównej. Każdy zacisk wymaga dokręcenia z określonym momentem, aby zapewnić optymalny kontakt metalu z metalem.

Wspólne uziemienie dla furtki oraz bramki przesuwnej eliminuje niebezpieczne różnice potencjałów między oddzielnymi instalacjami. Brak wspólnego punktu odniesienia generuje pasożytnicze napięcia błądzące, które zakłócają logikę sterowania i uszkadzają porty komunikacyjne. Miedziana uziomiona szyna prowadząca bezpośrednio do pręta w gruncie tworzy bezpieczną ścieżkę odprowadzania ładunków. Drugi peszel ochronny przeprowadza przewody przez ścianę konstrukcji bez ryzyka zgniecenia izolacji. Taka konfiguracja zapobiega powstawaniu pętli masowych, które działają jak transformatory pasożytnicze w trakcie burzy. Zastosowanie wspólnego układu przeciwzakłóciowego w słupku stabilizuje pracę fotokomórek bezpieczeństwa i chroni elektronikę przed wyładowaniami atmosferycznymi.

Finalne odbiory instalacji wymagają pomiarów rezystancji izolacji oraz weryfikacji ciągłości obwodów ochronnych. Tester megomowy sprawdza stan izolacji przy podwyższonym napięciu pięćset woltów, co natychmiast ujawnia mikropęknięcia niewidoczne gołym okiem. Każdy zmierzony opór poniżej jednego megaoma wskazuje na konieczność wymiany fragmentu kabletka przed uruchomieniem systemu. Profesjonalna dokumentacja zdjęciowa każdej studzienki rewizyjnej oraz rozdzielnicy ułatwia przyszłym elektrykom szybką diagnostykę usterek. Precyzyjne oznaczenie żył na obu końcach przewodu eliminuje błędy podczas późniejszych modyfikacji. Gotowa infrastruktura elektryczna stanowi trwały fundament automatyki, który przez lata będzie pracował w cieniu.

Okablowanie bramy przesuwnej i furtki Pytania i odpowiedzi

Kiedy najlepiej przeprowadzić prace związane z okablowaniem bramy przesuwnej i furtki?

Okablowanie należy wykonać jeszcze przed ułożeniem nawierzchni podjazdu. Prace ziemne i prowadzenie przewodów na etapie podbudowy eliminują konieczność późniejszego kucia oraz demontażu kostki brukowej, co znacząco obniża koszty instalacji i chroni nowo ułożone kable przed uszkodzeniami mechanicznymi. Planowanie trasy na początku budowy ogrodzenia to inwestycja, która zwraca się w postaci bezawaryjnej eksploatacji na lata.

Jaki typ przewodu najlepiej sprawdzi się przy zasilaniu automatyki bramowej?

Za standard gwarantujący trwałość instalacji uznaje się kable ziemne żelowane umieszczone w osłonowych peszlach. Żel skutecznie uszczelnia żyły przed wilgocią i wodą gruntową, natomiast peszel zabezpiecza przewód przed naciskiem gruntu, ruchami osiadania terenu oraz przypadkowym uszkodzeniem podczas prac ogrodowych. Oszczędzanie na jakości materiału kablowego generuje w praktyce znacznie wyższe koszty związane z późniejszymi awariami i koniecznością ponownych wykopów.

Dlaczego systemy bramowe powinny być zasilane napięciem 24 V?

Silniki 24 V współpracujące z nowoczesną centralą sterującą zapewniają płynny rozruch i kontrolowane spowolnienie w końcowej fazie ruchu skrzydła. Niskie napięcie robocze istotnie zwiększa bezpieczeństwo osób korzystających z bramy i furtki, a zaawansowana elektronika centrali redukuje zużycie mechanizmów nośnych i przeniesienia napędu. Odpowiednio dobrany przekrój przewodu zapewnia stabilny pobór prądu nawet na dłuższych odcinkach instalacji, eliminując spadki napięcia, które mogłyby zaburzyć pracę sterownika.

Jak przygotować instalację na przyszłe rozbudowy systemu automatyki?

Podczas wykonywania prac kablowych warto przewidzieć zapasowe puste peszle oraz dodatkowe żyły w istniejących trasach. Taka rezerwa umożliwia późniejsze, łatwe podpięcie fotokomórek, sygnalizatorów świetlnych, modułów GSM, czytników zbliżeniowych lub dodatkowego oświetlenia bez konieczności naruszania gotowej nawierzchni podjazdu. Planowanie instalacji z myślą o przyszłych modułach to najprostszy sposób, by uniknąć kosztownych i uciążliwych prac ziemnych w kolejnych latach.

Na co zwrócić szczególną uwagę przy łączeniu poszczególnych elementów instalacji?

Kluczowe znaczenie ma stosowanie złączy hermetycznych oraz oskrzynek o wysokim stopniu ochrony, co najmniej IP65. Nawet najbardziej wytrzymały kabel ulegnie uszkodzeniu w przypadku źle zabezpieczonych połączeń, w które przedostanie się wilgoć lub zanieczyszczenia. Zaleca się techniki zaciskania z użyciem tulejek i konektorów przeznaczonych do pracy w warunkach zewnętrznych, co w praktyce eliminuje ryzyko zwarć, korozji styków oraz zakłóceń sygnału pilotów i sterowników.

Czy bramę przesuwną i furtkę należy obsłużyć oddzielnymi obwodami zasilającymi?

Brama przesuwna oraz furtka powinny funkcjonować w ramach spójnego projektu elektrycznego z zachowaniem wspólnego uziemienia i prawidłowo dobranych przekrojów przewodów. Wspólny punkt odniesienia zapobiega powstawaniu potencjałów różnicowych, eliminuje zakłócenia w komunikacji radiowej między pilotem a odbiornikiem oraz zabezpiecza centralę sterującą przed błędami diagnostycznymi. Połączenie obu urządzeń w jedną spójną instalację zapewnia harmonijną i bezpieczną pracę całego wjazdu.
