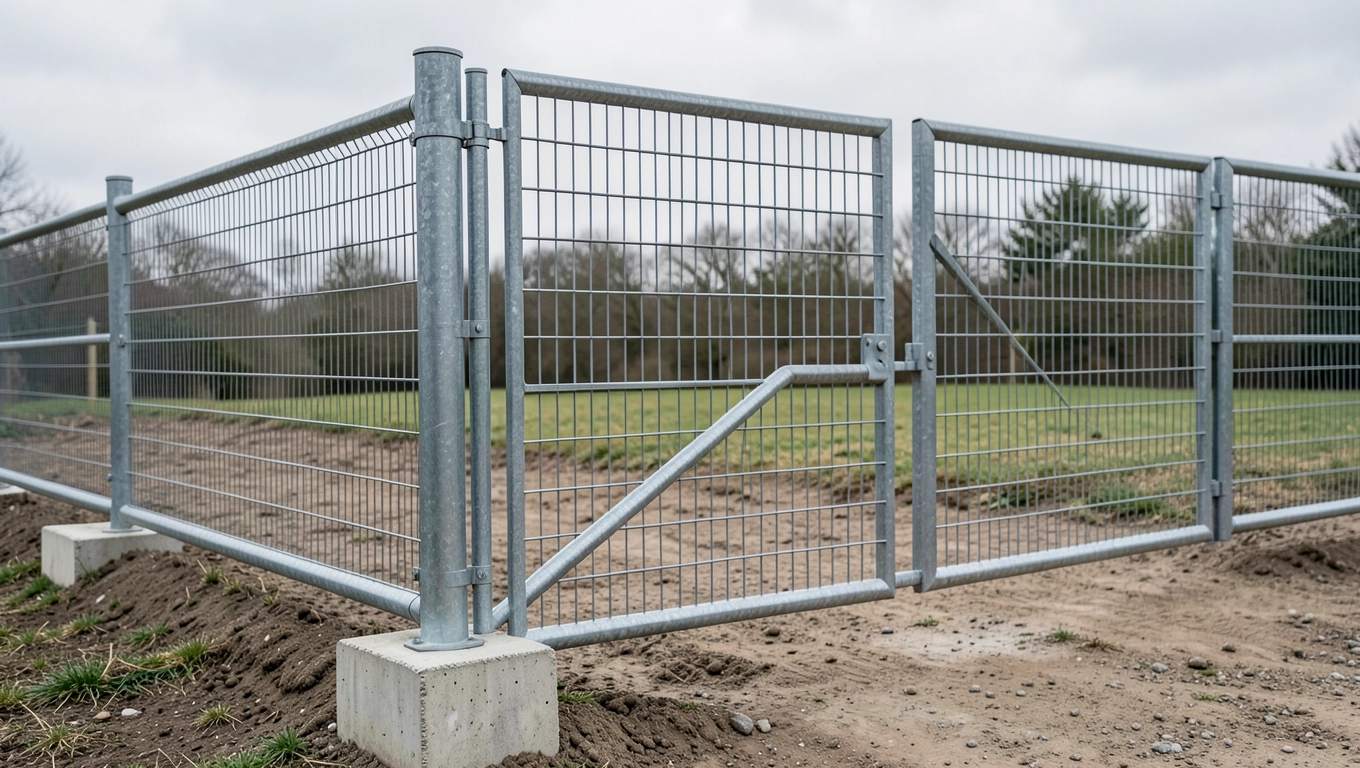

Słupki do furtki panelowej: jakie wybrać i ustawić, żeby nie zwisało?

Solidnie osadzony słupek furtki panelowej to fundament, który decyduje o tym, czy ogrodzenie przetrwa dekadę czy zacznie się chwiać po pierwszej zimie. Wielu inwestorów skupia się na wyborze paneli, kolorze powłoki czy designie listew osłonowych, całkowicie pomijając fakt, że słupki do furtki panelowej są jedynym elementem konstrukcji przenoszącym wszystkie obciążenia eksploatacyjne. Skrzydło furtki generuje siły dynamiczne przy każdym otwarciu, wiatr napiera na panel z siłą proporcjonalną do jego powierzchni, a mróz wypiera grunt wokół fundamentu z siłą dochodzącą do 150 kN na metr kwadratowy. Zrozumienie tych mechanizmów pozwala uniknąć kosztownych poprawek i cieszyć się stabilnym ogrodzeniem przez 20-25 lat.

• Jak ustawić słupek furtki panelowej w betonie krok po kroku
• Najczęstsze błędy przy montażu słupków do furtki panelowej
• Konserwacja i trwałość słupków furtki panelowej na lata

Jak ustawić słupek furtki panelowej w betonie krok po kroku

Zanim beton dotknie gruntu, trzeba wytyczyć trasę ogrodzenia z dokładnością do 2 cm. Rozciągnięty sznurek między skrajnymi palikami wyznacza nie tylko linię, ale też poziom górny słupków. Każdy punkt pośredni powinien leżeć na tej samej wysokości względem sznurka. Pochylenie terenu wymaga schodkowego rozmieszczenia paneli albo łagodnego spadku z korektą wysokości słupka co 2-3 m. Różnica wysokości większa niż 15 cm na jednym przęśle wymaga już indywidualnego projektu.

Dołek pod słupek furtki musi mieć średnicę minimum 30 cm i głębokość odpowiadającą lokalnej strefie przemarzania. W centralnej Polsce to 80-100 cm, na Podlasiu nawet 120 cm, a w zachodnich województwach wystarczy 60-80 cm. Strefa przemarzania w Polsce waha się od 0,8 m do 1,4 m. Zabetonowanie słupka płycej niż sięga granica przemarzania skutkuje jego corocznym wypychaniem ku górze przez zamarzającą wodę gruntową. Właśnie dlatego normatyw PN-EN 12839 nakazuje posadowienie słupka poniżej tej granicy.

Słupek furtkowy 60×60 mm lub 80×80 mm ustawia się w dołku na podkładzie z suchego betonu B25 grubości około 5 cm. Beton pod spodem stanowi punkt oparcia, zapobiega osiadaniu i ułatwia precyzyjne ustawienie wysokości. Poziomnica magnetyczna przyłożona do dwóch prostopadłych ścianek słupka pozwala sprawdzić pion w obu osiach. Samo ustawienie trwa 3-5 minut, ale sprawdzenie pionu poświęca się kolejną minutę, bo potem poprawki są już niemożliwe bez skucia.

Betonowanie słupka furtki wykonuje się mieszanką klasy minimum B20, choć B25 zapewnia większą wytrzymałość na ściskanie. Beton wlewa się warstwami po 20 cm i każdą zagęszcza prętem lub wibratorem wgłębnym. Zagęszczenie eliminuje pęcherzyki powietrza, które obniżyłyby wytrzymałość fundamentu nawet o 30%. Czas wiązania betonu w temperaturze 20°C wynosi 24 godziny, ale pełną wytrzymałość uzyskuje po 28 dniach. Po zabetonowaniu słupek podpiera się zastrzałami z desek na 48 godzin.

Zawieszenie furtki następuje dopiero po 72 godzinach od zabetonowania słupków. Wcześniejsze obciążenie zawiasów prowadzi do przechyłu słupka pod własnym ciężarem skrzydła, a nawet jego wyrwania z niepełnego betonu. Zawiasy regulowane mocuje się śrubami M8 lub M10 w zależności od masy furtki, a ich osie powinny być idealnie pionowe. Jeden milimetr odchyłu na osi zawiasu przekłada się na centymetr niedomknięcia na dole skrzydła.

Panele montuje się po pełnym ustawieniu wszystkich słupków, od rogu posesji w kierunku furtki. Każdy panel łączą się ze słupkami obejmami klamrowymi lub śrubami przez otwory montażowe. Odległość między słupkami panelowymi w świetle wynosi zazwyczaj 2,50-2,55 m dla paneli o długości 2,5 m. Zostawienie luzu 2-5 mm pozwala skompensować rozszerzalność cieplną stali, która przy różnicy temperatur 50°C sięga 6 mm na 2,5 m.

Prawne formalności przed rozpoczęciem prac

Ogrodzenie o wysokości do 2 m od strony granicy z sąsiadem można postawić bez pozwolenia, ale wymaga zgłoszenia do starostwa powiatowego lub prezydenta miasta na prawach powiatu. Urząd ma 21 dni na wniesienie sprzeciwu, a milcząca akceptacja pozwala rozpocząć roboty. Formularz zgłoszenia zawiera dane inwestora, opis ogrodzenia, jego lokalizację i szkic sytuacyjny. Do zgłoszenia dołącza się oświadczenie o prawie do dysponowania nieruchomością na cele budowlane.

Od strony ulicy dopuszczalna wysokość ogrodzenia wynosi 1,20 m bez konieczności uzgadniania projektu. Powyżej tej wysokości wymagane jest pozwolenie na budowę, nawet jeśli ogrodzenie od strony sąsiada ma 2 m. Pełne ogrodzenie (panel z lamelami, mata wiklinowa) liczone jest jako pełna wysokość, nie tylko panel. Szczegółowe zasady reguluje Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.).

Niezbędne narzędzia i materiały

Zestaw narzędzi obejmuje szpadle (prosty i paraboliczny), betoniarkę wolnospadową o pojemności 130-150 l, poziomnicę 60 cm, miarkę zwijaną 5-8 m, sznurek murarski, paliki drewniane, klucze nasadowe M8 i M10, wiertarkę z wiertłami do metalu i wkrętarkę. Przydaje się też szlifierka kątowa z tarczą do metalu do przycinania paneli. Betoniarkę można zastąpić wiadrem i mieszadłem do betonu, ale mieszanka w wiadrze szybko wiąże, więc praca musi przebiegać szybko.

Na każde 10 mb ogrodzenia potrzebne są 4 słupki panelowe, 5 paneli (2,5 m każdy), furtka z kompletem zawiasów i zamka, 4 worki suchego betonu B25 po 25 kg, listwy osłonowe w ilości 100 sztuk (20 na panel), śruby montażowe M8 z podkładką (40 sztuk). Farba antykorozyjna w sprayu do poprawek cięć i uszkodzeń transportowych stanowi uzupełnienie zestawu. Orientacyjna masa materiałów to około 250 kg na 10 mb, co wpływa na logistykę dostawy.

Porównanie typów paneli i ich zastosowanie

Panel 3D sprawdza się na działkach rekreacyjnych i ogrodach, gdzie priorytetem jest estetyka i widoczność. Słupki do furtki panelowej w takiej konfiguracji mają mniejsze obciążenie wiatrem, więc wystarczą profile 60×40 mm. Panele 2D z lamelami to rozwiązanie dla posesji mieszkalnych, gdzie liczy się prywatność i odporność na uszkodzenia mechaniczne. Listwy PVC wsuwa się od góry lub z boku, tworząc zwartą ścianę, ale wymagają profilu słupka z listwą osłonową lub dodatkowymi listwami montażowymi. Nie w każdej konfiguracji da się zastosować listwy od frontu. Przy lamelach stalowych (np. typu planeo) potrzebny jest specjalny słupek z prowadnicą, a furtka musi mieć dedykowane zawiasy o większej nośności.

Najczęstsze błędy przy montażu słupków do furtki panelowej

Zbyt płytki fundament to klasyka polskich ogrodzeń. Wykopanie dołka na 50 cm zamiast 100 cm w centralnej Polsce przyniesie widoczne skutki już po drugiej zimie. Słupek wypychany przez mróz przechyla się o 2-3° rocznie, furtka przestaje się domykać, a panele rysują się o klamkę. Koszt poprawki (podkucie starego betonu, ponowny wykop, nowy słupek) sięga 150% wartości pierwotnego montażu.

Pomijanie poziomu przy betonowaniu kończy się falowanym ogrodzeniem zamiast równej linii. Spojrzenie na słupek z odległości 10 m bezlitośnie ujawnia każde odchylenie, nawet o pół stopnia. Poziomica przyłożona do słupka w dwóch prostopadłych kierunkach to minimum kontroli. Laserowa niwelatora jest jeszcze lepsza, szczególnie na długich odcinkach, gdzie błąd sumuje się z każdym kolejnym słupkiem.

Betonowanie w deszczu lub temperaturze poniżej 5°C radykalnie obniża wytrzymałość betonu. Woda deszczowa wypłukuje cement z mieszanki, a mróz przerywa proces wiązania kryształów hydratu. Beton wylanego w niesprzyjających warunkach nie da się wzmocnić poprawką. Jedynym rozwiązaniem jest skucie i ponowne wykonanie fundamentu w ciepłym i suchym dniu. Termometr na budowie kosztuje 15 zł i pozwala uniknąć strat liczonych w tysiącach złotych.

Złe ustawienie zawiasów furtki objawia się po kilku tygodniach użytkowania skrzydłem opadającym na dolną krawędź lub haczącym o próg. Zawiasy regulowane pozwalają na korektę w zakresie ±10 mm, ale wymagają regularnego dokręcania. Zawiasy nierozbieralne po zamontowaniu nie dają żadnej możliwości regulacji. Ich montaż wymaga idealnej precyzji od pierwszego przykręcenia. Jeden milimetr przesunięcia oznacza pół centymetra różnicy na końcu skrzydła.

Osadzenie słupka furtki bez zbrojenia w betonie wygląda poprawnie przez pierwsze lata, ale po 5-7 latach zaczyna pękać korozja na granicy betonu i gruntu. To miejsce zawsze jest mokre i ma najgorsze warunki tlenowe. Słupek ocynkowany ogniowo powinien mieć warstwę cynku minimum 30 µm, co zapewnia ochronę na 15-20 lat, ale beton korozyjny (zawierający chlorki z wody zarobowej) przyspiesza degradację. Dodanie pręta zbrojeniowego 10 mm w osi fundamentu znacznie wydłuża żywotność całej konstrukcji.

Brak zabezpieczenia antykorozyjnego ciętych miejsc to częsty błąd pominięcia. Każde cięcie szlifierką narusza warstwę cynku, odsłaniając gołą stal. Spray cynkowy 99% (tuba 400 ml) nanosi się w dwóch warstwach, tworząc ochronę nie gorszą od oryginalnego ocynku. Pominięcie tej czynności skutkuje rdzawymi zaciekami po 3-4 latach, które brzydko kontrastują z fabryczną powłoką.

Mieszanie różnych typów paneli na jednym odcinku psuje jednorodność ogrodzenia i komplikuje zakup słupków o różnych szerokościach roboczych. Panel 3D ma szerokość 2500 mm, panel 2D najczęściej 2500-2510 mm. Różnica 10 mm nie brzmi groźnie, ale pomnożona przez 10 przęseł daje 100 mm odchyłki od planowanego rozstawu słupków. Konsekwencją jest brak panelu lub konieczność przycinania.

Brak listew osłonowych w miejscach, gdzie wymagana jest prywatność, skutkuje widocznymi szczelinami między panelami nawet 50 mm. Panele zgrzewane z drutu 5 mm mają oczka 50×200 mm, więc są praktycznie przezroczyste pod kątem. Listwy PVC 50 mm szerokości wsuwane w oczka eliminują ten problem. Brakujące listwy można dokupić osobno, ale ich montaż po zakończeniu ogrodzenia wymaga zdejmowania obejm lub paneli.

Ustawienie furtki na zewnątrz posesji zamiast do wewnątrz zatwierdza kąt otwarcia, ale ogranicza swobodę ruchu. Skrzydło otwierające się na zewnątrz zajmuje przestrzeń publiczną i może blokować chodnik. Skrzydło otwierane do wewnątrz zabezpiecza posesję lepiej przed próbami sforsowania, ale wymaga wolnej przestrzeni na terenie działki. Decyzję podejmuje się przed zabetonowaniem słupków, bo zmiana kierunku po wykonaniu fundamentu oznacza nowe wykopy.

Ostatnim częstym błędem jest oszczędzanie na zawiasach furtki. Para zawiasów za 30 zł wytrzyma 2-3 lata, para za 80 zł przetrwa dekadę. Zawiasy regulowane z łożyskiem ślizgowym są droższe, ale eliminują problem opadania skrzydła i pozwalają na korektę bez kucia. W bramach i furtkach panelowych stosuje się zawiasy o nośności minimum 80 kg na parę dla standardowej furtki 1×2 m.

Konserwacja i trwałość słupków furtki panelowej na lata

Ocynkowane słupki do furtki panelowej o grubości ścianki 2 mm wytrzymują 20-25 lat w środowisku miejskim i 15-20 lat w środowisku nadmorskim lub przemysłowym. Warstwa cynku 30 µm zabezpiecza stal przed korozją z szybkością 1-2 µm rocznie w warunkach neutralnych. Powłoka poliestrowa (lakier proszkowy) dodaje 5-10 lat żywotności, ale przy uszkodzeniu mechanicznym nie chroni stali pod spodem.

Przegląd zawiasów furtki raz w roku to absolutne minimum konserwacji. Smar silikonowy w sprayu lub klasyczny WD-40 nanosi się na trzpienie po uprzednim usunięciu starego smaru i rdzy. Bez tego zabiegu zawiasy zaczynają skrzypieć po 3-4 latach, a po 7-10 korozja unieruchamia skrzydło. Czas trwania przeglądu to 15 minut, a jego zaniechanie może skutkować wymianą zawiasów na nowe.

Czyszczenie paneli wykonuje się wodą z dodatkiem detergentu o neutralnym pH raz na 2 lata. Środki kwaśne lub chlorowe niszczą powłokę lakierniczą i cynkową. Ciśnienie wody nie powinno przekraczać 80 barów, bo skoncentrowany strumień wody pod wysokim ciśnieniem wybija mikrouszkodzenia w powłoce. Najlepsza jest myjka ciśnieniowa z dyszą wachlarzową, nie punktowa.

Kontrola powłoki obejmuje oględziny miejsc cięcia, spawów (jeśli są), połączeń śrubowych i styków z betonem. Rdzawa plamka o średnicy poniżej 5 mm kwalifikuje się do miejscowej konserwacji sprayem cynkowym. Większe ogniska korozyjne wymagają oczyszczenia mechanicznego, odtłuszczenia i nałożenia farby antykorozyjnej podkładowej oraz nawierzchniowej w kolorze RAL 7016 (antracyt), 9005 (czarny) lub 8017 (brąz czekoladowy).

Fundamenty betonowe słupków furtki panelowej nie wymagają konserwacji same w sobie, ale warto je zabezpieczyć przed wilgocią poprzez uformowanie spadku gruntu od słupka. Woda spływająca w kierunku słupka zamiast od niego wsiąka w beton i zamarza zimą, rozsadzając go od środka. Spadek 2% na odcinku 50 cm od słupka całkowicie rozwiązuje ten problem. Kosztuje to godzinę pracy z łopatą, a oszczędza wymianę fundamentu.

Żywotność kompletnego ogrodzenia panelowego z furtką wynosi 20-25 lat przy poprawnym montażu i minimalnej konserwacji. Po tym okresie najsłabszym ogniwem stają się słupki furtki, które jako jedyne przenoszą obciążenia dynamiczne. Wymiana słupków furtki z ponownym wykonaniem fundamentu to najczęstszy remont po 20 latach. Panele i słupki środkowe zwykle przetrwają 5-10 lat dłużej. Warto zaplanować tę wymianę budżetowo już na etapie budowy ogrodzenia.

Kiedy wezwać fachowca zamiast montować samodzielnie

Samoosadzenie słupków furtki panelowej to praca na 1-2 dni dla dwóch osób, ale tylko w sprzyjających warunkach gruntowych. Gliniasta, kamienista lub podmokła gleba wymaga doświadczenia i sprzętu (świder ziemny, pompa do wody gruntowej). Skomplikowane ukształtowanie terenu, różnice wysokości powyżej 30 cm na przęśle lub konieczność wykonania podmurówki to sytuacje, w których koszt błędu przekracza oszczędność na robociźnie.

Proste ogrodzenie na płaskim terenie w suchym gruncie piaszczystym nie stanowi wyzwania nawet dla początkującego. Wystarczy jedna osoba doświadczona do nadzoru i druga do pomocy fizycznej. Całkowity koszt samodzielnego montażu 10 mb ogrodzenia z furtką to 1800-3200 zł, wobec 3500-5500 zł z robocizną fachowca. Różnica sięga 40-50% wartości materiałów, co czyni samodzielny montaż atrakcyjnym finansowo.

Źródła danych: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.); PN-EN 12839, Prefabrykowane elementy ogrodzeniowe; mapa stref przemarzania gruntu, Instytut Geografii i Przestrzeni Zagospodarowania PAN; dane cenowe materiałów, cenniki producentów ogrodzeń panelowych na polskim rynku (I półrocze 2024).
