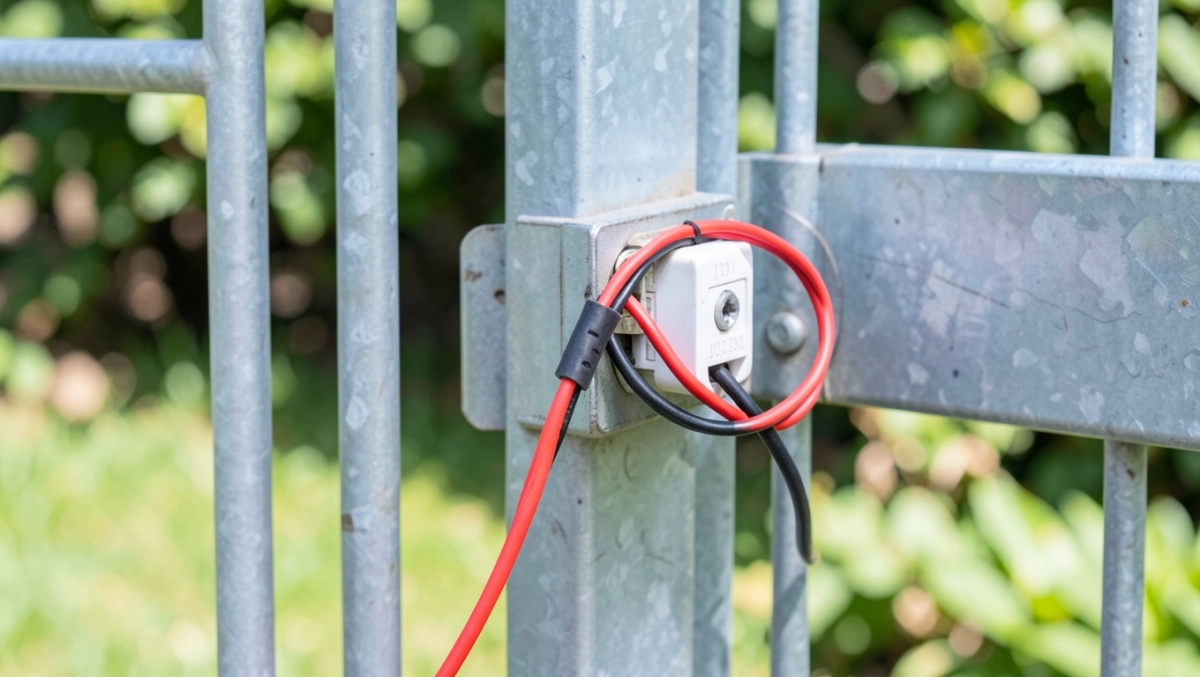

Jak podłączyć elektrozaczep do furtki bez stresu i fachowca

Deszcz kapie na kark, torba z zakupami wisi na przedramieniu, a Ty szukasz kluczy w trzeciej kieszeni, podczas gdy sąsiad z teczką stoi po drugiej stronie furtki i czeka. Właśnie w takich momentach elektrozaczep do furtki potrafi zmienić codzienność w wygodę porównywalną z domofonem w bloku, tyle że sterowanym z poziomu klamki, smartfona czy wideodomofonu. Montaż samodzielny zajmuje realnie od półtorej do dwóch godzin, nawet jeśli nigdy wcześniej nie lutowałeś przewodów ani nie wierciłeś otworów w stali. Kluczem jest precyzyjne dobranie napięcia i typu mechanizmu, bo to one decydują o tym, czy furtka puści gościa przy zaniku prądu, czy też zablokuje posesję na cztery spusty w środku zimy.

• Elektrozaczep do furtki: dobór napięcia i typu NC/NO
• Schemat podłączenia elektrozaczepu 12V i 24V AC/DC
• Najczęstsze błędy przy montażu elektrozaczepu do furtki
• Montaż krok po kroku elektrozaczepu do furtki
• Zabezpieczenie i konserwacja elektrozaczepu w polskim klimacie
• Dobór komponentów do różnych typów furtek
• Najczęściej zadawane pytania o elektrozaczep do furtki

Elektrozaczep do furtki: dobór napięcia i typu NC/NO

Każdy elektrozaczep składa się z cewki nawiniętej drutem miedzianym, która po podaniu napięcia wytwarza pole magnetyczne przyciągające kotwicę. Kotwica ta zwalnia zapadkę blokującą język zamka, a skrzydło furtki otwiera się po lekkim popchnięciu lub pociągnięciu. Pobór prądu w stanie pracy waha się od 0,3 do 1,2 A przy napięciu 12 V, co przekłada się na realny pobór mocy rzędu 4 do 15 W. Cykl pracy oznacza maksymalny czas nieprzerwanej aktywacji, najczęściej od 30 sekund do jednej minuty, bo dłuższe podtrzymanie napięcia prowadzi do przegrzania uzwojenia.

Napięcie zasilania to pierwsza decyzja, jaką podejmujesz przed zakupem. Warianty 12 V AC/DC dominują w instalacjach domofonowych ze względu na kompatybilność z popularnymi zasilaczami impulsowymi oraz niskie ryzyko porażenia przy dotyku odsłoniętym przewodem. Wersje 24 V pojawiają się tam, gdzie linia zasilająca ma więcej niż 20 metrów, bo wyższe napięcie ogranicza spadki napięcia na przewodzie. Pamiętaj, że przy identycznym przekroju kabla spadek napięcia rośnie proporcjonalnie do długości i prądu, więc dla odcinka 40 m warto sięgnąć po YDY 2×1,0 mm² zamiast 2×0,75 mm².

Typ NC (normalnie zamknięty) trzyma furtkę zamkniętą po zaniku napięcia, co jest standardem bezpieczeństwa w domach prywatnych. Wersja NO (normalnie otwarty) odblokowuje się bez prądu, przez co wymaga podtrzymania bateryjnego lub UPS-a, w przeciwnym razie posesja staje się otwarta przy każdej awarii sieci. Elektrozaczep rewersyjny działa odwrotnie niż klasyczny, więc przy braku zasilania jest otwarty, ale wyposażony w sprężynę zwrotną zamykającą zapadkę po krótkim impulsie. Modele z pamięcią zapamiętują stan otwarcia na czas jednego cyklu, co eliminuje konieczność ciągłego podawania napięcia, a tym samym obniża pobór energii nawet o 70%.

Klasa szczelności IP określa odporność na wodę i pył. Minimum IP44 chroni przed bryzgami z każdej strony, ale dla furtki narażonej na deszcz i śnieg od strony szczeliny lepiej wybrać IP65, bo obudowa jest całkowicie pyłoszczelna i odporna na strumień wody. Wymiar zapadki musi pokrywać się z szerokością języka zamka, najczęściej 16 do 22 mm, a wysięg zapadki nie powinien przekraczać 12 mm, inaczej mechanizm zahaczy o futrynę przy silniejszym wietrze.

Kiedy wybrać elektrozaczep rewersyjny zamiast standardowego

Elektrozaczep rewersyjny stosuje się w miejscach objętych przepisami przeciwpożarowymi, gdzie po zaniku zasilania drzwi muszą się odblokować, aby umożliwić ewakuację. W domu jednorodzinnym ta funkcja rzadko znajduje uzasadnienie, bo bezpieczeństwo posesji spada do zera przy każdej awarii sieci energetycznej. Z drugiej strony rewersyjny model z podtrzymaniem akumulatorowym 12 V, 7 Ah, pozwala na 8 do 12 godzin pracy bez sieci, co w terenach z częstymi przerwami w dostawie prądu bywa jedynym sensownym rozwiązaniem.

Schemat podłączenia elektrozaczepu 12V i 24V AC/DC

Podłączenie elektryczne to moment, w którym większość majsterkowiczów popełnia błędy kosztujące spalony zasilacz lub, co gorsza, uszkodzony domofon. Zacznij od odłączenia napięcia w rozdzielni i sprawdzenia miernikiem, czy przewód jest faktycznie pozbawiony potencjału. Zasilacz impulsowy 12 V DC o wydajności minimum 2 A podłączasz do elektrozaczepu dwoma żyłami przewodu YDY, zachowując polaryzację dla wersji DC, bo odwrotne podłączenie nie uszkodzi cewki, ale w niektórych modelach z wbudowanym mostkiem prostowniczym może skrócić żywotność o 30 do 40%.

Przewód prowadzisz w osłonie peszel lub karbowanej rurze PVC, chroniącej go przed uszkodzeniami mechanicznymi i promieniowaniem UV. Minimalny przekrój 0,75 mm² wystarczy do 15 m, ale powyżej tej odległości spadek napięcia przekracza dopuszczalne 10%, co objawia się słabszym przyciąganiem kotwicy i koniecznością mocniejszego pchnięcia furtki. Dla 30 m wybierz 1,0 mm², a dla 50 m sięgnij po 1,5 mm², pamiętając że przekrój wpływa na rezystancję zgodnie z prawem Ohma R = ρ × l / S.

Zabezpieczenie przepięciowe montujesz na przewodzie wychodzącym z domu, najlepiej w puszce instalacyjnej przy słupku furtki. Warystor lub dioda TVS o napięciu znamionowym 18 V (dla zasilania 12 V) pochłonie skoki napięcia wywołane wyładowaniami atmosferycznymi lub indukcją od pobliskich przewodów sieci 230 V. Bez tego elementu piorun uderzający w odległości 1 km potrafi zindukować w przewodzie impuls o wartości kilkuset woltów, niszczący cewkę i domofon jednocześnie.

Integracja z domofonem sprowadza się do wykorzystania styku przekaźnikowego w unifonie lub wideodomofonie, który na czas rozmowy zwiera obwód elektrozaczepu. Przekaźnik powinien mieć obciążalność styków minimum 2 A przy napięciu 24 V, bo impuls prądowy przy załączaniu cewki sięga 1,5 raza wartości nominalnej. Jeśli wideodomofon ma wbudowany zasilacz 12 V, 1 A, wystarczy podpiąć elektrozaczep bezpośrednio do zacisków oznaczonych symbolem zamka, zachowując obciążenie poniżej 80% wydajności zasilacza.

Schemat połączenia krok po kroku

Zacznij od zidentyfikowania zacisków na płytce domofonu. Zazwyczaj znajdziesz tam parę oznaczoną jako LOCK lub GATE. Podłącz przewód dodatni do zacisku sterowanego przekaźnikiem, a ujemny do masy wspólnej, którą jest najczęściej czarny przewód wychodzący z zasilacza. Po podłączeniu włącz zasilanie i przyłóż magnes neodymowy do obudowy elektrozaczepu, aby sprawdzić czy zapadka reaguje na impuls z domofonu. Brak reakcji oznacza przerwę w obwodzie lub odwrotną polaryzację w wersji DC.

Najczęstsze błędy przy montażu elektrozaczepu do furtki

Pierwszy błąd pojawia się już na etapie wycięcia gniazda w słupku. Zbyt płytki otwór sprawia, że elektrozaczep wystaje ponad powierzchnię i zahacza o ubranie, zbyt głęboki utrudnia prawidłowe przyleganie zapadki do języka zamka. Optymalna głębokość to 22 do 28 mm dla modeli standardowych, a szerokość musi odpowiadać wymiarowi obudowy z tolerancją 0,5 mm w każdą stronę, bo luz większy niż 1 mm powoduje drgania i przyspieszone zużycie mechanizmu.

Drugi błąd to prowadzenie przewodu bezpośrednio w ziemi bez osłony. Wilgoć przenika przez izolację PVC w ciągu 3 do 5 lat, powodując korozję miedzi i spadki napięcia sięgające 30%. Zawsze używaj rury osłonowej typu AROT lub peszel o klasie udarności minimum 750 N, a na łączeniach stosuj studzienki rewizyjne umożliwiające wymianę kabla bez rozkopywania całej trasy.

Trzeci błąd wynika z pominięcia smarowania ruchomych elementów. Zapadka pracująca na sucho zużywa się trzykrotnie szybciej, a smar silikonowy w sprayu redukuje tarcie statyczne o 40 do 60%, jednocześnie nie przyciągając kurzu jak smar grafitowy. Aplikuj go raz na 6 miesięcy, szczególnie przed sezonem zimowym, gdy temperatura spada poniżej -10°C i smar standardowy traci płynność.

Czwarty błąd to brak zabezpieczenia antykorozyjnego krawędzi wycięcia. Odsłonięta stal w słupku malowanym proszkowo rdzewieje od wewnątrz, a po dwóch sezonach rdza wychodzi na powierzchnię i brudzi okolicę elektrozaczepu. Po wywierceniu otworu pokryj krawędzie podkładem epoksydowym, a następnie farbą nawierzchniową z tej samej palety RAL co słupek, dzięki czemu naprawa pozostanie niewidoczna.

Piąty błąd to niedopasowanie kierunku otwarcia skrzydła. Elektrozaczep symetryczny pasuje zarówno do furtki otwieranej w prawo, jak i w lewo, ale modele asymetryczne wymagają wybrania właściwej wersji przy zakupie. Montaż asymetrycznego mechanizmu w złym kierunku skutkuje tym, że zapadka nie chwyta języka zamka lub działa z minimalnym wysięgiem, co obniża siłę trzymania do 30% wartości nominalnej.

Specyficzne problemy w furtkach kutych

Furtka kuta z profili 40×40 mm wymaga zastosowania elektrozaczepu o wąskiej zabudowie, najlepiej nieprzekraczającej 20 mm szerokości korpusu. Standardowe modele nie mieszczą się w profilu i trzeba je montować nawierzchniowo, co psuje estetykę i obniża odporność na sabotaż. Dla takich konstrukcji sięgnij po wariant do wmurowania z płaską podstawą, a sam słupek wzmocnij blachą o grubości minimum 3 mm przykręconą od wewnętrznej strony, bo inaczej wibracje przy zamykaniu poluzują śruby mocujące w ciągu roku.

Montaż krok po kroku elektrozaczepu do furtki

Przygotowanie rozpocznij od zmierzenia odległości od krawędzi słupka do osi języka zamka. Standardowo wynosi ona 25 mm, ale w starszych furtkach może sięgać 35 mm. Elektrozaczep ustaw tak, aby zapadka pokrywała się dokładnie z osią języka, co zapewni minimalne tarcie i cichą pracę. Trasę przewodu wyznacz najkrótszą linią od punktu zasilania, unikając ostrych łuków o promieniu mniejszym niż pięciokrotność średnicy kabla, bo zagięcie uszkadza izolację od wewnątrz.

Wycięcie gniazda wykonujesz wiertarką z koronką o średnicy 22 mm, nawiercając kilka otworów obok siebie, a pozostały materiał usuwasz dłutem lub szlifierką kątową z tarczą o grubości 1 mm. Po wyczyszczeniu krawędzi pilnikiem iglakiem sprawdź głębokość wkładając elektrozaczep, powinien wchodzić z lekkim oporem, bez konieczności użycia siły. Luz większy niż 0,5 mm wypełnij podkładkami dystansowymi z tworzywa, ale nigdy metalowymi, bo te przewodzą prąd i mogą zakłócać pracę domofonu.

Mocowanie mechanizmu realizujesz dwoma śrubami M5 ze stali nierdzewnej A2, kluczem imbusowym 4 mm. Moment dokręcenia nie powinien przekraczać 4 Nm, bo obudowa elektrozaczepu wykonana z cynkowego odlewu pęka przy zbyt silnym docisku. Po przykręceniu sprawdź, czy zapadka porusza się swobodnie po naciśnięciu palcem, bez zacięć i nadmiernego luzu, a następnie przeprowadź test suchy bez podłączonego napięcia.

Regulację zapadki ustawiasz śrubą z boku obudowy, obracając ją w prawo lub lewo, co przesuwa zapadkę o 1 do 3 mm w poziomie. Furtka powinna zamykać się lekko, bez konieczności podnoszenia lub opuszczania skrzydła. Jeśli czujesz opór przy domykaniu, poluzuj śrubę mocującą elektrozaczep o pół obrotu i przesuń cały mechanizm o milimetr w stronę zawiasów, wtedy zapadka wejdzie w gniazdo zamka z mniejszym tarciem.

Test elektryczny przeprowadzasz po podłączeniu zasilacza i domofonu. Naciśnij przycisk otwierania na unifonie, zapadka powinna zwolnić na 1 do 3 sekund, a furtka otworzyć się po delikatnym popchnięciu. Brak reakcji oznacza przerwę w obwodzie lub odwrotną polaryzację, brak siły przyciągania wskazuje na zbyt niskie napięcie, najczęściej z powodu zbyt długiego przewodu o zbyt małym przekroju.

Checklista przed rozpoczęciem montażu

• Wiertarka z koronką 22 mm i wiertłami 4, 6, 8 mm
• Szlifierka kątowa z tarczą 1 mm lub dłuto
• Pilniki iglaki płaski i okrągły
• Miernik uniwersalny z funkcją testu ciągłości
• Przewód YDY 2×0,75 lub 2×1,0 mm² zależnie od długości
• Rura osłonowa peszel 20 mm i uchwyty montażowe
• Zasilacz impulsowy 12 V DC, 2 A z zapasem mocy
• Warystor 18 V lub ogranicznik przepięć klasy D1
• Śruby M5×30 ze stali nierdzewnej, 4 sztuki
• Podkładki dystansowe z tworzywa, 6 sztuk
• Smar silikonowy w sprayu
• Farba antykorozyjna w kolorze słupka
• Klucz imbusowy 4 mm, śrubokręt płaski i krzyżakowy

Zabezpieczenie i konserwacja elektrozaczepu w polskim klimacie

Wilgoć przedostająca się przez nieszczelności obudowy to główna przyczyna awarii w Polsce, gdzie roczna suma opadów sięga 600 do 800 mm w zachodnich województwach. Elektrozaczep z klasą IP44 wystarczy przy montażu w słupku murowanym lub drewnianym, ale w furtce metalowej z profili zamkniętych woda skrapla się od wewnątrz i po dwóch zimach powoduje korozję uzwojenia. Dlatego dla konstrukcji stalowych sięgaj po modele IP65 z uszczelką silikonową na pokrywie i kablem wychodzącym przez dławik kablowy PG9.

Praca w temperaturach poniżej -15°C odsłania kolejną słabość tanich mechanizmów. Smar zwykły gęstnieje, zapadka porusza się z oporem, a cewka potrzebuje więcej prądu, by pokonać zwiększoną bezwładność. Smar silikonowy o zakresie pracy od -40°C do +200°C zachowuje lepkość niezależnie od mrozu, ale wymaga aplikacji co sześć miesięcy, bo z czasem traci frakcję lotną. Zimą sprawdzaj również napięcie akumulatora podtrzymującego, bo jego pojemność spada o 20 do 30% w temperaturze -10°C.

Ochrona przed przepięciami to nie luksus, lecz konieczność w rejonach z burzami. Statystycznie co trzeci elektrozaczep w Polsce ulega uszkodzeniu w ciągu 5 lat właśnie z powodu wyładowań atmosferycznych, nawet tych oddalonych o 2 do 3 km. Ogranicznik przepięć klasy 1+2 montowany w rozdzielni oraz warystor przy samym elektrozaczepie obniża ryzyko do poziomu poniżej 1%, bo rozkłada energię udaru na dwa etapy i nie pozwala, by napięcie na cewce przekroczyło 20 V przy zasilaniu 12 V.

Przegląd sezonowy i wymiana zużytych elementów

Raz na rok, najlepiej wczesną jesienią, zdejmij pokrywę elektrozaczepu i sprawdź stan sprężyny zapadki. Sprężyna pracująca w trybie NC wykonuje od 10 do 15 tysięcy cykli rocznie przy przeciętnym użytkowaniu, a po 5 latach traci 30% swojej pierwotnej siły. Wymiana sprężyny kosztuje kilkanaście złotych i zajmuje 10 minut, ale przywrócenie pełnej funkcjonalności wymaga demontażu mechanizmu, więc warto to zaplanować łącznie z konserwacją zamka.

Konserwacja obejmuje czyszczenie wnętrza sprężonym powietrzem o ciśnieniu 3 do 5 barów, nasączenie ruchomych elementów smarem silikonowym i kontrolę momentu dokręcenia śrub mocujących. Wibracje wiatru i codzienne otwieranie luzują połączenia gwintowe średnio o 5 do 10% rocznie, więc dokręcanie raz na sezon zapobiega obluzowaniu obudowy i wypadaniu mechanizmu z gniazda. Po wykonaniu przeglądu zamontuj pokrywę z nową uszczelką, jeśli stara straciła elastyczność.

Dobór komponentów do różnych typów furtek

Furtka drewniana o grubości słupka 80 mm pozwala na montaż elektrozaczepu wpuszczanego bez dodatkowych wzmocnień. Wiercisz otwór koronką 22 mm, osadzasz mechanizm na żywicy epoksydowej i przykręcasz wkrętami 4×40 mm. Drewno jako izolator naturalny nie wymaga dodatkowej ochrony przed przepięciami, ale chłonie wilgoć, więc otwór warto zabezpieczyć impregnatem, by po 3 latach nie pojawiła się pleśń wokół obudowy.

Furtka metalowa z profili stalowych 40×40 lub 60×40 mm wymaga innego podejścia. Profil o grubości ścianki 2 mm nie utrzyma śrub M5 bez dodatkowego wzmocnienia, więc od wewnętrznej strony naklej płaskownik 4×40 mm o długości 100 mm, do którego przykręcisz elektrozaczep. Takie rozwiązanie rozkłada siły na większą powierzchnię i zapobiega wyrywaniu mechanizmu przy silniejszym szarpnięciu skrzydłem.

Brama przesuwna z szyną jezdną to osobna kategoria, bo ruchoma część wymaga elektrozaczepu z długim wysięgiem zapadki 15 do 20 mm. Zapadka chwyta hak zamocowany na słupku stałym, a otwarcie następuje po przesunięciu bramy o pełne światło przejazdu. W tym wariancie zasilanie prowadzisz kablem spiralnym zwijanym w pętlę przy każdym położeniu bramy, co pozwala uniknąć zerwania przewodu podczas przesuwu.

Najczęściej zadawane pytania o elektrozaczep do furtki

Czy elektrozaczep można podłączyć bezpośrednio do wideodomofonu?
Tak, pod warunkiem że wideodomofon ma wyjście przekaźnikowe o obciążalności minimum 2 A. Nowoczesne modele z zasilaczem 12 V, 1 A udźwigną elektrozaczep o poborze do 0,8 A, ale przy większym poborze potrzebujesz zewnętrznego zasilacza i przekaźnika pośredniczącego, bo wbudowany zasilacz przegrzeje się po kilku miesiącach ciągłej pracy.

Jak podłączyć elektrozaczep 12V, żeby działał bez domofonu?
Potrzebujesz zasilacza 12 V DC, przycisku dzwonkowego lub chwilowego oraz przewodu dwużyłowego. Po naciśnięciu przycisku napięcie trafia na cewkę, zapadka zwalnia język zamka, a po puszczeniu przycisku elektrozaczep wraca do pozycji zamkniętej. To rozwiązanie sprawdza się w furtkach ogrodowych, gdzie pełna instalacja domofonowa byłaby przerostem formy nad treścią.

Czy elektrozaczep rewersyjny jest bezpieczniejszy od standardowego?
Nie w kontekście ochrony przed włamaniem, bo w stanie bez napięcia jest otwarty, więc każda przerwa w dostawie prądu otwiera posesję. Rewersyjny model sprawdza się w drzwiach ewakuacyjnych objętych przepisami pożarowymi, ale do furtki frontowej lepszy będzie standardowy NC z podtrzymaniem akumulatorowym, który łączy bezpieczeństwo z wygodą.

Elektrozaczep do furtki kutej jaki model wybrać?
Szukaj wersji o szerokości korpusu nieprzekraczającej 20 mm, najlepiej z płaską podstawą do przykręcenia od wewnętrznej strony profilu. Modele z obudową okrągłą 22 mm wymagają nawiercenia kilku otworów w kutym słupku, co osłabia jego strukturę i psuje wygląd. Symetryczne warianty pozwalają na montaż w furtce otwieranej w obu kierunkach bez konieczności zakupu lustrzanego odpowiednika.

Montaż elektrozaczepu krok po kroku zajmuje realnie ile czasu?
Dla osoby z podstawowym doświadczeniem w majsterkowaniu to 90 do 120 minut, z czego 40 minut zajmuje wycięcie gniazda, 20 minut podłączenie elektryczne, a reszta to regulacja i testy. Jeśli nigdy wcześniej nie wierciłeś w stali ani nie lutowałeś przewodów, zaplanuj trzy godziny, bo pierwszy otwór koronką zajmuje więcej czasu, niż się wydaje po obejrzeniu filmiku instruktażowego.

Elektrozaczep z pamięcią czy bez co lepiej współpracuje z domofonem?
Model z pamięcią współpracuje lepiej, bo wystarczy krótki impuls 0,5 sekundy, by zapadka zwolniła język na pełne 3 do 5 sekund. Domofon wysyła taki sygnał standardowo, więc nie musisz modyfikować ustawień. Wersja bez pamięci wymaga ciągłego podtrzymania napięcia przez cały czas otwarcia, co angażuje przekaźnik domofonu i skraca jego żywotność o połowę przy intensywnym użytkowaniu.

Samodzielny montaż elektrozaczepu do furtki to zadanie, które realnie wykonasz w weekend, jeśli odpowiednio przygotujesz narzędzia i komponenty. Najważniejsza decyzja dotyczy typu NC lub NO oraz napięcia 12 V lub 24 V, bo te parametry determinują kompatybilność z istniejącą instalacją domofonową i zachowanie furtki przy zaniku zasilania. Klasa szczelności minimum IP54 chroni mechanizm przed polskim deszczem i śniegiem, a warystor przy elektrozaczepie zabezpiecza cewkę przed skokami napięcia wywołanymi burzami.

Dobór przewodu o przekroju dopasowanym do odległości to kwestia czysto fizyczna, oparta na prawie Ohma i dopuszczalnym spadku napięcia 10%. Prowadzenie kabla w rurze osłonowej peszel chroni izolację przed uszkodzeniami mechanicznymi i UV, a smarowanie zapadki co sześć miesięcy utrzymuje cichą pracę przez lata. Śruby ze stali nierdzewnej A2 zapobiegają korozji w miejscu mocowania, a podkładki dystansowe z tworzywa eliminują ryzyko zwarcia do metalowego słupka.

Jeśli po przeczytaniu tego tekstu czujesz się gotowy do działania, zacznij od zmierzenia odległości od zasilacza do furtki i sprawdzenia, jakim napięciem dysponuje Twój domofon. Te dwie informacje pozwolą zawęzić wybór do dwóch, trzech konkretnych modeli, zamiast przeglądać setki pozycji w katalogach. W razie wątpliwości związanych z integracją z wideodomofonem lub bramą przesuwną skonsultuj schemat z elektrykiem, bo błąd w polaryzacji DC kosztuje spalony moduł, a poprawny montaż działa bezawaryjnie przez 10 do 15 lat.
