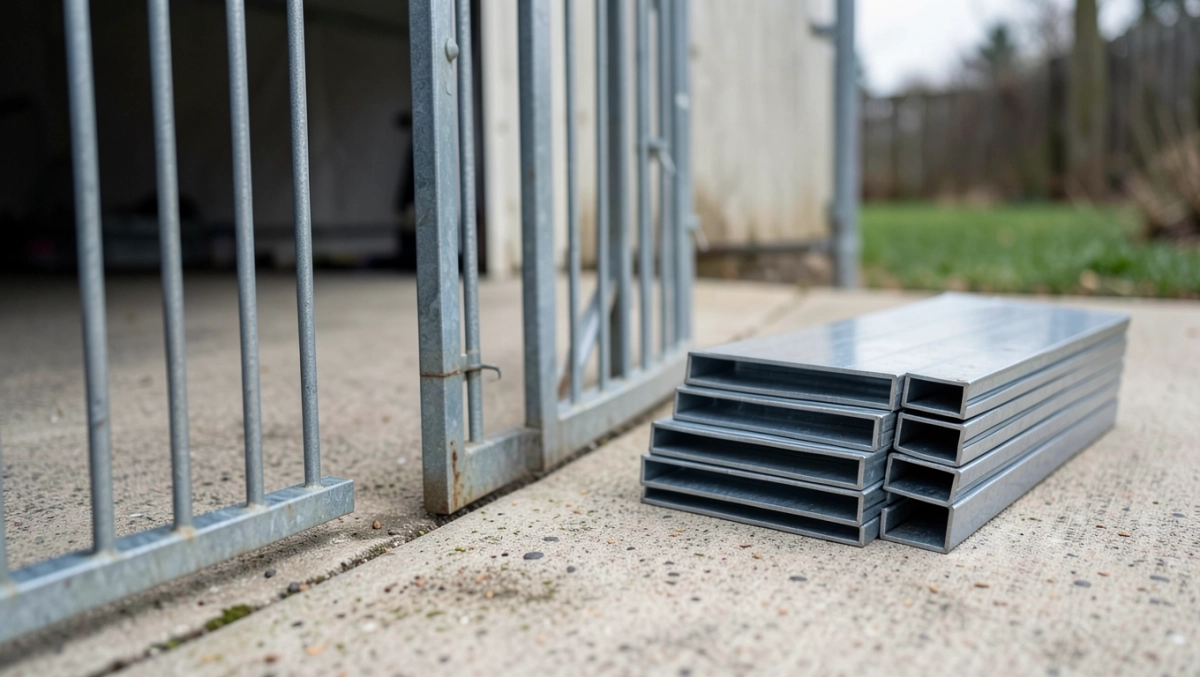

Jaki profil na furtkę? Rama, słupki i grubość ścianki

Na ramę furtki najczęściej stosuje się stalowy profil zamknięty 60x40 mm ze ścianką 2 mm, na wypełnienie lżejsze profile 40x40x1,5 mm albo profile płaskie typu 100x20, a na słupki profil 60x60 mm przy lekkiej furtce i 80x80x3 mm przy pełnym wypełnieniu, dużej wysokości lub automatyce. Ścianka cieńsza niż 2 mm na ramie ma sens tylko przy lekkim, ażurowym wypełnieniu.

• Jaki profil na ramę furtki?
• Jaki profil na wypełnienie furtki?
• Tabela: jaki profil na który element furtki i bramy
• Jaki profil na słupek furtki: 60x60 czy 80x80x3?
• Jaka grubość profilu na ogrodzenie i furtkę?
• Profil zamknięty czy otwarty na furtkę?
• Z jakiego profilu brama wjazdowa?
• Jak zabezpieczyć profil furtki przed korozją?
• Kiedy nie stosować profilu 60x40 ani profilu otwartego?
• Najczęstsze błędy przy doborze profili na furtkę
• Od czego zależy obciążenie furtki wiatrem?
• Lista kontrolna przed zakupem profili na furtkę

Ten poradnik jest dla osób, które spawają furtkę same, zamawiają ją u ślusarza albo kompletują materiał w hurtowni. Znajdziesz tu tabelę przekrojów, grubości ścianek, wymiary światła między słupkami, zasady ochrony przed korozją i listę błędów, przez które furtkę trzeba przerabiać.

Jaki profil na ramę furtki?

Na ramę skrzydła furtki wybierz profil zamknięty prostokątny 60x40x2 mm: to rozsądne minimum dla furtki o szerokości około 1 m, która ma się nie odkształcać przez lata. Przy bardzo lekkim wypełnieniu (siatka, panel ażurowy) rama bywa też wykonywana z profilu kwadratowego 40x40 mm, ale wtedy potrzebuje przekątnej usztywniającej.

Profil 60x40 jest standardem także w gotowych wyrobach: przykładem jest furtka grzebieniowa 920x1700 mm Euro Płot z profilu ocynkowanego 60x40 mm w rozstawie co 4 cm. Jeśli szukasz gotowego elementu w tym przekroju, zobacz profil furtkowy 60x40.

Jak ustawić profil 60x40 w ramie?

Profil prostokątny ustawiaj wyższym bokiem w kierunku głównego obciążenia, bo wtedy jest mniej więcej dwa razy sztywniejszy. Z prostego rachunku przekroju 60x40x2 mm (bez zaokrągleń naroży) moment bezwładności wynosi około 19 cm⁴, gdy wysokością przekroju jest bok 60 mm, i około 10 cm⁴, gdy pracuje bok 40 mm.

W furtce oznacza to, że przy dłuższym boku ustawionym prostopadle do płaszczyzny skrzydła rama lepiej przenosi parcie wiatru i mniej drga przy zamykaniu. Profil kwadratowy 60x60 nie ma tego wyboru: jest tak samo sztywny w obu kierunkach, ale cięższy i droższy od 60x40.

Czy na ramę furtki wystarczy ścianka 1,5 mm?

Ścianka 1,5 mm wystarcza na wypełnienie i na ramy lekkich, ażurowych furtek, ale pod ciężkim wypełnieniem (blacha, drewno, pełne deski) zaczyna się uginać i męczyć w spoinach. Na ramę furtki z pełnym wypełnieniem bierz 2 mm, na ramę bramy 2,5-3 mm.

Cienka ścianka ma też gorsze warunki przy spawaniu i cynkowaniu: łatwiej ją przepalić, a norma cynkowania ogniowego przewiduje dla cieńszej stali cieńszą minimalną powłokę (szczegóły w części o korozji).

Jaki profil pod zamek w furtce?

Na słupek zamkowy skrzydła najczęściej używa się profilu 40x40 lub 40x60 mm, bo pod te przekroje produkowane są kasety z zamkiem do wspawania. Według poradnika Marketstal o zamkach do furtek kasety występują w szerokościach 40x40 mm i 40x60 mm, zamek wąski ma około 51 mm szerokości, a najpopularniejszy rozstaw w furtkach panelowych to 72 mm, w wąskich profilach aluminiowych 90 mm.

Kasetę wspawuje się przed malowaniem proszkowym lub cynkowaniem, więc zamawiaj ją razem z profilami. Zamek wpuszczany montuje się standardowo na wysokości 90-100 cm od dołu furtki. Gotowe rozwiązanie z wyciętymi otworami opisujemy w materiale profil do furtki z zamkiem.

Jaki profil na wypełnienie furtki?

Na wypełnienie wystarczy profil lżejszy niż rama: 40x40x1,5 mm przy wzorach ażurowych, profile płaskie 80x20 lub 100x20 mm przy nowoczesnych furtkach palisadowych albo sztachety metalowe. Wypełnienie nie przenosi głównych obciążeń, ale dokłada masę, którą muszą utrzymać rama, zawiasy i słupek.

Przykładowo furtka palisadowa z poziomym wypełnieniem wykonana jest z profili zamkniętych 100x20x1,5 mm z prześwitem 3 cm. Im gęstsze i pełniejsze wypełnienie, tym większe parcie wiatru na skrzydło i tym mocniejszej ramy oraz słupka potrzebujesz.

Czy aluminium zamiast stali to dobry pomysł?

Aluminium nadaje się na lekkie furtki, ale ten sam przekrój z aluminium ugina się około trzy razy bardziej niż stalowy, bo moduł sprężystości aluminium jest mniej więcej trzykrotnie niższy. Przy ciężkim wypełnieniu lub siłowniku potrzebny jest więc wyraźnie większy przekrój albo stal.

Drewno sprawdza się w wypełnieniu i w altanach, natomiast drewniane słupki furtki najszybciej niszczeją przy gruncie, gdzie drewno ma stały kontakt z wilgocią.

Tabela: jaki profil na który element furtki i bramy

Poniższa tabela zbiera typowe przekroje stosowane przy furtkach, bramach i altanach. To wartości orientacyjne dla konstrukcji przydomowych, nie zastępują obliczeń przy ciężkich bramach.

Jaki profil na słupek furtki: 60x60 czy 80x80x3?

Słupek 60x60 mm wystarcza przy lekkiej furtce panelowej lub siatkowej o standardowej wysokości, a 80x80x3 mm wybierz przy pełnym wypełnieniu, furtce wyższej niż około 1,5 m albo przy automatyce, gdzie dochodzą siły od siłownika. W praktyce wykonawczej granicę dla słupka 60x60 przyjmuje się zwykle przy skrzydle ważącym około 40 kg; cięższe skrzydło przenoś na 80x80x3 mm, a bardzo ciężkie na 100x100 mm.

Zestawienie z poradnika Budmat o słupkach pod bramę i furtkę podaje, że słupki 60x60 mm stosuje się typowo do furtek, 60x40 mm jako pośrednie w przęsłach, 80x80 i 100x100 mm w standardowych realizacjach, a 120x120 mm przy wyjątkowo ciężkich bramach. Słupki mają tam zwykle ściankę 1,5-3 mm, a pod bramy zalecana jest ścianka 3 mm.

O doborze słupka decydują trzy rzeczy: masa skrzydła, wysokość ogrodzenia i grunt. Zawias działa na słupek jak dźwignia, dlatego szersze i cięższe skrzydło wyrywa słupek bardziej niż samo ogrodzenie.

Jak głęboko osadzić słupek furtki?

Słupek osadza się tak, żeby jego podstawa znalazła się poniżej strefy przemarzania gruntu, która w Polsce wynosi od około 0,8 m do 1,4 m zależnie od regionu. Popularna reguła wykonawców mówi o osadzeniu około 1/3 długości słupka w gruncie, ale nie płycej niż 80 cm.

Głębokość osadzenia wpływa na stateczność furtki często bardziej niż sam przekrój: płytko zabetonowany lekki słupek potrafi przechylić się po pierwszej zimie, gdy mróz wypycha grunt. Dokładne wymiary fundamentu opisujemy w materiale jak głęboko zabetonować słupki pod furtkę, a o doborze betonu i proporcjach mieszanki przeczytasz na cementibeton.pl. Na istniejącym betonie słupek mocuje się na kotwy wklejane chemicznie zamiast rozporowych.

Jaki rozstaw słupków do furtki 90 cm?

Dla furtki o szerokości 90 cm zostaw między słupkami około 102-103 cm światła. Producent furtki PREMIUM STAR z profilu 100x20 podaje właśnie taki wymiar, który daje luz montażowy na zawiasy i zamek po obu stronach skrzydła.

Zawsze sprawdź luz w karcie konkretnej furtki, bo zależy od rodzaju zawiasów i zaczepu. Więcej o rozstawie przy różnych szerokościach znajdziesz w artykule jaki rozstaw słupków pod furtkę.

Jakie wymiary powinna mieć furtka?

Najczęściej spotykana furtka ma szerokość skrzydła około 90-100 cm, a jej wysokość dopasowuje się do przęseł ogrodzenia i bramy. W ofercie przywołanego producenta furtki mają wysokości 112, 142 i 172 cm, czyli takie same jak bramy przesuwne z tej serii.

Przy wysokości pamiętaj o przepisach: według przywołanego poradnika Budmat ogrodzenie wyższe niż 2,20 m nad gruntem wymaga zgłoszenia w urzędzie. Szerokie skrzydło powyżej 1 m zwiększa moment na zawiasach i zwykle wymaga słupka 80x80x3 mm.

Jaka grubość profilu na ogrodzenie i furtkę?

Na słupki bram i furtek standardem jest ścianka 3 mm, na ramy furtek 2 mm, na ramy bram 2,5-3 mm, a na wypełnienie 1,5 mm. Zalecenia z poradnika Stalmal o profilach do ogrodzeń, bram i altan mówią o ściance 3,0 mm na słupkach bram i furtek (2,0-2,5 mm w lżejszych konstrukcjach panelowych), 2,5-3,0 mm na ramach bramowych oraz 3,0 mm na słupach altan.

Ścianka 2 mm to granica oszczędności przy elementach nośnych. Ścianka 4 mm wchodzi w grę przy bramach przemysłowych i bardzo ciężkich skrzydłach, które i tak powinny być policzone przez konstruktora.

Pamiętaj, że rzeczywista grubość ścianki różni się od nominalnej. Tolerancje wymiarowe profili zamkniętych formowanych na zimno określa seria norm PN-EN 10219, a odchyłka grubości sięga dziesiątych części milimetra, dlatego profile z różnych hut potrafią zachowywać się nieco inaczej. Do jednej konstrukcji kupuj materiał z jednej partii i sprawdzaj wymiar suwmiarką przy odbiorze.

Profil zamknięty czy otwarty na furtkę?

Na ramę furtki i słupki stosuj wyłącznie profile zamknięte, a ceowniki i kątowniki tylko jako zastrzały, wzmocnienia i elementy pomocnicze. Profile zamknięte mają najlepszy stosunek sztywności do masy i dużą odporność na skręcanie, której skrzydło wiszące na zawiasach szczególnie potrzebuje.

Profil otwarty ma półki i narożniki, na których zalega woda, liście i brud, a w spawanej ramie tworzy kieszenie trudne do zabezpieczenia farbą. Rdza rozwija się tam niewidocznie, dopóki nie osłabi spoin. Ta sama zasada podziału (elementy nośne z profili zamkniętych, wzmocnienia z otwartych) pada we wspomnianym poradniku Stalmal.

Z jakiego profilu brama wjazdowa?

Ramę bramy przesuwnej wykonuje się z profilu zamkniętego 60x40 lub 80x40 mm ze ścianką 2,5-3 mm, a słupki zawiasowe bramy dwuskrzydłowej z profili 80x80 lub 100x100 mm ze ścianką 3 mm. Przy dłuższych przęsłach i ciężkim wypełnieniu wybieraj wyższy przekrój i grubszą ściankę.

Profile do bramy przesuwnej

Brama przesuwna wymaga kilku różnych profili jednocześnie: ramy, prowadnicy dolnej i słupków prowadzących. Rama przenosi siły od wiatru i masy własnej, prowadnica (często ceownik lub profil systemowy) prowadzi wózki, a słupki prowadzące i chwytak skupiają siły reakcji, dlatego robi się je z przekroju 100x100 mm i kotwi chemicznie.

Brama samonośna ma przeciwwagę, więc cała konstrukcja jest wyraźnie dłuższa niż światło przejazdu; długość i przekrój profilu jezdnego podaje producent systemu wózków. Prowadnicy nie łącz z krótkich odcinków, bo każde łączenie to miejsce, w którym rolka może się zacinać.

Brama dwuskrzydłowa i zastrzał z kątownika

Skrzydło bramy dwuskrzydłowej wisi na słupkach zawiasowych 80x80 lub 100x100 mm, a ramę usztywnia przekątna z kątownika lub płaskownika. Zastrzał biegnący od dolnego narożnika przy zawiasach do górnego narożnika po stronie zamka pracuje na ściskanie i nie pozwala skrzydłu opadać.

Zawiasy rozstawia się możliwie szeroko: górny kilkanaście centymetrów poniżej górnej krawędzi ramy, dolny kilkadziesiąt centymetrów nad gruntem. Zbyt mały rozstaw zawiasów zwiększa siły skręcające słupek przy każdym otwarciu. Wymiary słupków zapisz przed zakupem siłownika, bo od szerokości słupka zależy, czy zmieści się napęd liniowy, czy potrzebne jest ramię łamane.

Profile do altany i wiaty

Słupy altany przy rozstawie 2,5-3,0 m wykonuje się zwykle z profilu 80x80 mm, a przy większym rozstawie z 100x100 mm, ze ścianką 3 mm. Rygle i płatwie z profili 60x40 lub 80x40 mm układaj wyższym bokiem pionowo, bo tak przenoszą zginanie od dachu znacznie skuteczniej niż ułożone na płask. Obciążenie śniegiem przyjmuje się wg PN-EN 1991-1-3 i przy większych wiatach powinien je policzyć projektant.

Jak zabezpieczyć profil furtki przed korozją?

Najtrwalszą ochroną jest cynkowanie ogniowe, a przy profilach zamkniętych równie ważne jest odwodnienie: otwór odpływowy w najniższym punkcie słupka i ramy. Profil zamknięty bez odpływu zbiera kondensat, woda zimą zamarza i od środka niszczy ściankę, zanim rdza pokaże się na zewnątrz.

Cynkowanie ogniowe czy malowanie?

Cynkowanie ogniowe chroni stal długo i bez odnawiania, malowanie jest tańsze na starcie, ale wymaga okresowej renowacji. Norma PN-EN ISO 1461 uzależnia minimalną grubość powłoki cynkowej od grubości stali: cieńsza ścianka dostaje cieńszą powłokę, więc profil 1,5 mm ma po ocynkowaniu słabszą ochronę niż 2 czy 3 mm. Przy bardzo cienkiej ściance rośnie też ryzyko odkształceń i wad w procesie.

Trwałość powłoki zależy od kategorii korozyjności otoczenia. W typowym środowisku podmiejskim ocynk ogniowy wystarcza na dziesiątki lat, nad morzem i przy terenach przemysłowych wyraźnie krócej, i tam cynkowanie ogniowe ma największą przewagę nad samą farbą. Najlepszy efekt daje system duplex: ocynk ogniowy plus malowanie proszkowe w kolorze z palety RAL.

Jak przygotować stal pod malowanie?

Jeśli malujesz bez cynkowania, oczyść stal strumieniowo do stopnia Sa 2,5 według PN-EN ISO 8501-1, nałóż podkład bogaty w cynk, a potem farbę nawierzchniową, najlepiej poliuretanową. Trwałość takiego systemu zależy od łącznej grubości powłok i staranności przygotowania, dlatego trzymaj się grubości podanych przez producenta farby i licz się z odnawianiem co kilka lat.

Jak odwodnić słupek zamknięty?

Nawierć otwór około 8 mm w najniższym punkcie słupka i ramy, tak żeby woda, która dostanie się do środka, miała ujście. Górny otwór słupka zamknij zaślepką lub daszkiem. To kilka minut pracy, a zapobiega rdzewieniu od wewnątrz, które przy profilach zamkniętych jest najczęstszą przyczyną zniszczenia po kilku latach.

Kiedy nie stosować profilu 60x40 ani profilu otwartego?

Profil 60x40 nie wystarcza na słupki bram dwuskrzydłowych, na ramę długiej bramy przesuwnej, na słupy altan o dużym rozstawie ani na furtki z automatyką i ciężkim wypełnieniem. W tych miejscach potrzebne są przekroje 80x80, 80x40x3 lub 100x100 mm.

Profilu otwartego (ceownika, kątownika) nie stosuj na ramę furtki, słupki ogrodzeniowe i elementy narażone na stojącą wodę. Ceownik sprawdza się jako nadproże lub prowadnica, kątownik jako zastrzał i wzmocnienie węzła. Przy rozstawie słupków ogrodzenia powyżej 2,5 m lepiej zagęścić słupki albo zwiększyć przekrój, niż liczyć na lekki profil.

Najczęstsze błędy przy doborze profili na furtkę

Najwięcej przeróbek wynika z oszczędzania na ściance i słupku oraz z braku odwodnienia profili zamkniętych. Poniższa lista zbiera błędy, które najczęściej wychodzą po pierwszej zimie.

• Dobór przekroju na oko, bez uwzględnienia masy wypełnienia i parcia wiatru.
• Ścianka 1,5 mm na ramie furtki z pełnym wypełnieniem z blachy lub drewna.
• Profil 60x40 ustawiony na płask, przez co rama traci około połowy sztywności w kierunku obciążenia.
• Brak otworów odwadniających w słupkach zamkniętych osadzonych w betonie.
• Poleganie wyłącznie na farbie podkładowej zamiast cynkowania lub pełnego systemu malarskiego.
• Kaseta zamka wspawana po malowaniu proszkowym, co niszczy powłokę.
• Prowadnica bramy przesuwnej zespawana z krótkich odcinków.
• Profile otwarte na elementach, na których zalega woda.
• Mieszanie profili z różnych hut bez sprawdzenia wymiarów.
• Słupki mocowane na kotwy rozporowe tam, gdzie potrzebne są kotwy wklejane chemicznie.
• Brak listy cięć przed wyjazdem do hurtowni, co kończy się odpadami i dokupowaniem materiału.

Od czego zależy obciążenie furtki wiatrem?

Parcie wiatru na furtkę zależy od lokalizacji, powierzchni skrzydła i tego, jak pełne jest wypełnienie. Mapę stref wiatrowych Polski podaje PN-EN 1991-1-4 z załącznikiem krajowym; na wybrzeżu i w terenach podgórskich obciążenie jest wyraźnie większe niż w centrum kraju.

Pełna furtka z blachy działa jak żagiel, a ażurowa przepuszcza większość wiatru. Dlatego przy pełnym wypełnieniu w wietrznej lokalizacji wybieraj słupek 80x80x3 mm nawet przy lekkim skrzydle. Bramy cięższe niż około 80 kg i konstrukcje z automatyką powinny być sprawdzone według PN-EN 1993-1-1 przez konstruktora, bo zawalenie się ciężkiego skrzydła grozi obrażeniami.

Lista kontrolna przed zakupem profili na furtkę

Przed wyjazdem do hurtowni przygotuj szkic z wymiarami wszystkich elementów, listą cięć i grubością ścianki. Dzięki temu zamówisz dokładną ilość materiału i unikniesz dopłat za dodatkowe cięcia.

1. Ustal szerokość i wysokość skrzydła oraz światło między słupkami (dla furtki 90 cm około 102-103 cm).
2. Wybierz wypełnienie i oszacuj jego masę: panel, siatka, profile 100x20, blacha czy drewno.
3. Dobierz ramę: 60x40x2 mm przy pełnym wypełnieniu, 40x40 z przekątną przy bardzo lekkim.
4. Dobierz słupki: 60x60 mm przy lekkiej furtce, 80x80x3 mm przy ciężkiej, wysokiej lub z automatyką.
5. Zaplanuj profil pod zamek (40x40 lub 40x60 pod kasetę) i rozstaw zamka 72 lub 90 mm.
6. Zaplanuj ochronę: cynkowanie ogniowe, malowanie proszkowe w kolorze RAL lub oba.
7. Zaznacz na szkicu otwory odwadniające w najniższych punktach profili zamkniętych.
8. Ustal głębokość fundamentu słupków poniżej strefy przemarzania.
9. Przygotuj listę cięć i łączną długość profili w metrach bieżących dla każdego przekroju.

Koszt materiału policzysz z trzech danych: łącznej długości profili w metrach bieżących, liczby słupków i powierzchni wypełnienia. Ceny profili różnią się między hurtowniami i regionami, a cynkowanie ogniowe oraz malowanie podnoszą koszt całości, więc przy wycenie proś o cenę materiału i wykończenia osobno.
