Jak podłączyć elektrozaczep furtki krok po kroku

Brak furtki, która sama wpuszcza gości albo kuriera, potrafi doprowadzić do szału, zwłaszcza gdy pada deszcz albo stoisz w piżamie na tarasie. Samodzielne podłączenie elektrozaczepu do furtki to robota na jedno popołudnie, pod warunkiem że rozumiesz, co tak naprawdę dzieje się w obwodzie i dlaczego kolejność kabli ma znaczenie. Wszystko, czego potrzebujesz, to odpowiedni przewód, zasilacz, złączki i dwadzieścia minut skupienia przed pierwszym wierceniem.

• Schemat podłączenia elektrozaczepu do furtki
• Jaki kabel do elektrozaczepu furtki wybrać
• Elektrozaczep do furtki a zasilanie i bezpieczniki
• Montaż elektrozaczepu krok po kroku
• Najczęstsze błędy przy podłączaniu elektrozaczepu
• Integracja z wideodomofonem i automatyką domową
• Eksploatacja zimowa i konserwacja sezonowa
• Budżet i czas realizacji
• Sprawdź przed pierwszym uruchomieniem

Schemat podłączenia elektrozaczepu do furtki

Elektrozaczep to nic innego jak cewka, która po podaniu napięcia wysuwa rygiel i zwalnia skrzydło furtki. W stanie spoczynku rygiel blokuje wejście, więc prąd płynie tylko w momencie otwarcia, najczęściej przez sekundę lub dwie. Dlatego kluczowe są dwa parametry: napięcie znamionowe (12 V lub 24 V) oraz tryb pracy, oznaczany jako NC albo NO.

Tryb NC (normally closed) utrzymuje furtkę zamkniętą po zaniku napięcia, więc sprawdza się w drzwiach wejściowych, gdzie bezpieczeństwo stoi na pierwszym miejscu. Tryb NO (normally open) zwalnia rygiel przy braku zasilania, co przydaje się w furtkach ewakuacyjnych, ale w domu prywatnym wybór NC bywa bezpieczniejszy. Zapamiętaj tę różnicę, bo pomyłka oznacza albo furtkę, która sama się otwiera, albo taką, którą otworzysz tylko z klucza.

Schemat elektryczny wygląda tak: zasilacz 12 V DC trafia do przycisku otwierania (lub wyjścia przekaźnikowego w wideodomofonie), a stamtąd jedna żyła idzie do cewki elektrozaczepu. Druga żyła cewki wraca do masy zasilacza. Całość działa na zasadzie chwilowego obwodu, w którym prąd płynie tylko po naciśnięciu przycisku.

Symetryczny czy asymetryczny

Elektrozaczep symetryczny montujesz pionowo lub poziomo, bo jego rygiel wychodzi centralnie. Asymetryczny działa tylko w jednej pozycji, zwykle z ryglem przesuniętym w bok, więc wymaga precyzyjnego ustawienia względem klamki. W standardowej furtce ogrodzeniowej z profila 40×40 mm symetryczny model daje ci większą swobodę montażu i mniej problemów z regulacją.

Polaryzacja i kierunek prądu

Wielu producentów stosuje diody prostownicze na wejściu cewki, więc odwrócenie polaryzacji nie uszkodzi urządzenia, ale elektrozaczep po prostu nie zadziała. Zanim przykręcisz obudowę, podłącz tymczasowo zasilanie i sprawdź, czy rygiel się wysuwa. Dopiero potem lutuj złączki i izoluj koszulki termokurczliwe.

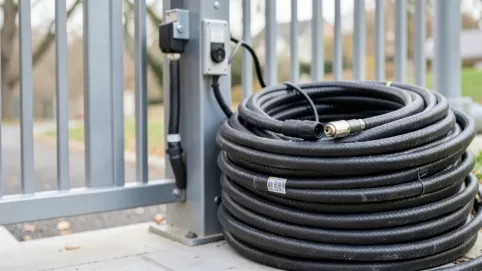

Jaki kabel do elektrozaczepu furtki wybrać

Przewód to kręgosłup instalacji, więc wybór konkretnego typu decyduje o tym, czy za trzy lata nie będziesz kopał ponownie całego ogrodu. Najczęściej stosuje się YDY 4×0,75 mm² albo YDY 3×1 mm², przy czym czwartą żyłę rezerwujesz na przyszły wideodomofon lub dodatkowy przycisk. Średnica 0,75 mm² wystarcza do 15 metrów przy zasilaniu 12 V DC i poborze 0,6 A, ale przy dłuższych trasach lepiej sięgnąć po 1 mm².

Rezystancja przewodu rośnie proporcjonalnie do długości i odwrotnie proporcjonalnie do przekroju, co w praktyce oznacza spadek napięcia na cewce. Elektrozaczep 12 V potrzebuje minimum 10,5 V, żeby niezawodnie wysunąć rygiel, więc przy 20 metrach i przekroju 0,5 mm² możesz stracić nawet 2 V i urządzenie odmówi współpracy. Stąd prosta zasada: mierz odległość, dodawaj 10% zapasu i dobieraj przekrój z marginesem.

Trasa kabla w gruncie

Kabel ziemny układasz w peszelu lub rurze osłonowej DVR na głębokości 60 cm, czyli poniżej strefy przemarzania w większości regionów Polski. Wykop wyznacz sznurkiem, a ziemię składuj na folii, żeby nie mieszać piasku z gliną. Pod chodnikiem i podjazdem przeprowadź kabel w rurze sztywnej, bo ruch pojazdów mógłby zgnieść peszel.

Przepusty i łuki

Każdy łuk trasy powinien mieć promień co najmniej dziesięciokrotności średnicy peszla, czyli dla peszla 25 mm daje to łagodny łuk 25 cm. Ostry kąt to prosta droga do przetarcia izolacji przy ponownym zasypaniu i osiadaniu gruntu. Dlatego trasę planuj z wyprzedzeniem, rysując ją na planie działki z naniesionymi drzewami i istniejącymi instalacjami.

Elektrozaczep do furtki a zasilanie i bezpieczniki

Zasilacz impulsowy 12 V DC o mocy 15 W to serce całego układu, ale bez zabezpieczeń każde przepięcie w sieci domowej popłynie prosto do cewki. Bezpiecznik topikowy 1 A po stronie wtórnej zasilacza odcina obwód w momencie zwarcia, a warystor 14 V pochłania skoki napięcia powyżej progu bezpieczeństwa. Razem tworzą filtr, który chroni zarówno elektrozaczep, jak i wideodomofon podłączony do tej samej linii.

Montaż zasilacza planuj w suchym, wentylowanym miejscu, najlepiej w rozdzielni domowej albo w puszce natynkowej przy drzwiach wejściowych. Zasilacz impulsowy grzeje się pod obciążeniem, więc zamknięcie go w szczelnej skrzynce bez cyrkulacji powietrza skróci żywotność o połowę. Zostaw pięć centymetrów luzu wokół obudowy i prowadź kable tak, żeby nie zasłaniały otworów wentylacyjnych.

Zabezpieczenie przeciwprzepięciowe

Norma PN-HD 60364-4-443 wskazuje, że instalacje zewnętrzne narażone na wyładowania atmosferyczne wymagają ogranicznika przepięć typu 1+2. W praktyce domku jednorodzinnego wystarczy ochronnik typu 2 montowany w rozdzielni, który obniża napięcie udarowe do poziomu bezpiecznego dla elektroniki. Koszt takiego modułu to 80-150 zł, a oszczędność na wymianie spalonego panelu wideodomofonu sięga kilku tysięcy złotych.

Wyłącznik różnicowoprądowy

Obwód zasilający elektrozaczep i wideodomofon powinien być chroniony wyłącznikiem różnicowoprądowym 30 mA, zgodnie z wymogami ochrony przeciwporażeniowej. Cewka elektrozaczepu pracuje przy 12 V DC, co samo w sobie jest napięciem bezpiecznym, ale uszkodzona izolacja kabla w gruncie może wprowadzić potencjał sieci na metalową furtkę. Różnicówka odcina zasilanie w 30 milisekund, zanim dotkniesz ogrodzenia w mokrych butach.

⚠️ Brak zabezpieczenia różnicowoprądowego w obwodzie zewnętrznym to ryzyko porażenia przy każdej awarii izolacji. Norma PN-HD 60364-7-701 wymaga tego typu ochrony w instalacjach tymczasowych i zewnętrznych bez względu na napięcie znamionowe.

Montaż elektrozaczepu krok po kroku

Przygotowanie otworu w słupku furtki to moment, w którym większość osób popełnia błędy nieodwracalne dla estetyki. Wiercenie zacznij od strony wewnętrznej, prowadząc wiertło 18 mm prostopadle do płaszczyzny słupka, żeby otwór nie wychodził pod kątem. Głębokość otworu dobierz do długości korpusu elektrozaczepu, zwykle 55-70 mm, a krawędź sfazuj pilnikiem, bo ostre zadziory utrudnią wsunięcie obudowy.

Po osadzeniu elektrozaczepu sprawdź luz między ryglem a płytką zaczepową na skrzydle furtki. Szczelina powinna wynosić 1-2 mm, bo większy luz powoduje stukanie przy wietrze, a mniejszy uniemożliwia płynne otwarcie. Płytkę zaczepową regulujesz śrubami mimośrodowymi, które pozwalają przesunąć ją o 3 mm w każdą stronę.

Podłączenie przewodów

Żyły kabla łączysz z zaciskami elektrozaczepu za pomocą złączek Wago 221 lub lutowanych, w zależności od preferencji. Wago daje szybki montaż i późniejszą możliwość rozpięcia, ale wymaga zaciskania tulejek na końcach żył, bo skręcanie gołego drutu luzuje się po kilkunastu cyklach termicznych. Lutowanie zapewnia trwałe połączenie, lecz zajmuje więcej czasu i wymaga umiejętności posługiwania się lutownicą.

Testowanie obwodu

Przed zasypaniem wykopu podłącz zasilacz i przycisk chwilowy, po czym sprawdź poprawność działania kilkukrotnym naciśnięciem. Elektrozaczep powinien reagować natychmiast, bez trzasków i szarpania, a rygiel musi wchodzić pewnie do płytki zaczepowej. Gdy wszystko gra, oznacz końce kabla taśmą izolacyjną z numerem i zapisz schemat w domowej dokumentacji.

Najczęstsze błędy przy podłączaniu elektrozaczepu

Zbyt płytki wykop to grzech główny instalacji, bo przemarzanie gruntu poniżej 40 cm prowadzi do twardnienia izolacji PVC i mikropęknięć. Po trzech, czterech zimach taki kabel zaczyna przebijać do ziemi, a ty szukasz usterki miernikiem, podczas gdy prawdziwy problem leży pół metra pod trawnikiem. Głębokość 60 cm w przypadku peszla i 80 cm pod podjazdem eliminuje to ryzyko całkowicie.

Innym częstym błędem jest brak pętlí kompensacyjnej przy wejściu kabla do budynku i do słupka furtki. Różnica temperatur między latem a zimą powoduje kurczenie i rozszerzanie przewodu, więc sztywne zamocowanie końcówek skutkuje wyrwaniem z zacisków po roku. Zostaw 15 cm luźnego kabla w każdej puszce i poprowadź go łagodnym łukiem, który pochłonie naprężenia termiczne.

Mieszanie zasilania z sygnałem

Prowadzenie kabla zasilającego elektrozaczep razem z przewodem sygnałowym wideodomofonu w jednym peszlu to proszenie się o zakłócenia. Cewka wytwarza impuls elektromagnetyczny przy każdym otwarciu, który indukując się w żyłach sygnałowych, zniekształca obraz z kamery. Stosuj osobne peszle albo kable ekranowane, jeśli trasa musi być wspólna.

Brak ochrony przed wilgocią

Elektrozaczep narażony na deszcz i śnieg bez uszczelnienia szybko koroduje na stykach, co objawia się nieregularnym działaniem. Wybieraj model z klasą szczelności minimum IP54, a połączenia kablowe zabezpiecz pastą silikonową i koszulkami termokurczliwymi z klejem. Dodatkowa warstwa smaru na ryglu zmniejsza tarcie i wydłuża żywotność mechanizmu o kilka sezonów.

Integracja z wideodomofonem i automatyką domową

Wideodomofon IP otwiera furtkę przez przekaźnik, którego styki zwierają obwód elektrozaczepu na czas naciśnięcia przycisku w aplikacji. Większość modeli ma fabryczne wyjście 12 V DC o obciążalności 1 A, co wystarcza dla typowego elektrozaczepu. Konfiguracja polega na przypisaniu przekaźnika do funkcji "otwórz bramę" w menu urządzenia i ustawieniu czasu podtrzymania na 1-3 sekundy.

W bardziej rozbudowanych systemach wideodomofon łączy się z centralą smart home przez protokół RTSP lub MQTT, co pozwala otwierać furtkę komendą głosową albo z poziomu zegarka. Taka integracja wymaga jednak stabilnej sieci Wi-Fi o dobrym zasięgu w ogrodzie, a ten warunek spełnia wzmacniacz montowany w puszce pod daszkiem przy drzwiach tarasowych.

Zasilanie awaryjne

UPS z akumulatorem żelowym 12 V 7 Ah podtrzymuje pracę wideodomofonu i elektrozaczepu przez 6-10 godzin po zaniku sieci. W praktyce tyle wystarczy, żeby kurier mógł zostawić paczkę, a ty spokojnie wrócić do domu po dłuższym wyjeździe. Akumulator ładuje się wolniej niż litowy, ale jest tańszy i bezpieczniejszy w pobliżu instalacji domowej.

Zdalne powiadomienia

Aplikacja wideodomofonu wysyła alert push w momencie naciśnięcia dzwonka, a opcja detekcji ruchu rejestruje każdego, kto zbliża się do furtki. Karta microSD 64 GB mieści około 7 dni nagrań w rozdzielczości 1080p, co dla typowego użytkownika oznacza wystarczający bufor do przejrzenia incydentów. Dane zapisują się w pętli, więc najstarsze pliki nadpisują się automatycznie bez twojej ingerencji.

Eksploatacja zimowa i konserwacja sezonowa

Polska zima potrafi zaskoczyć nie tylko kierowców, ale i mechanizmy furtkowe. Mróz poniżej minus piętnastu stopni powoduje kurczenie się metalu, przez co rygiel może się zaciąć w prowadnicy. Smar silikonowy w sprayu aplikowany raz na sezon tworzy warstwę ochronną, która nie twardnieje na mrozie i nie wypłukuje się podczas deszczu. Unikaj smarów grafitowych i wazelinowych, bo te gęstnieją w niskich temperaturach i przyciągają piasek.

Elektrozaczepy z grzałką wewnętrzną działają niezawodnie do minus dwudziestu pięciu stopni, ale pobierają dodatkowe 2-3 W mocy, co trzeba uwzględnić w doborze zasilacza. Model z termistorem uruchamia grzałkę automatycznie, gdy temperatura obudowy spadnie poniżej pięciu stopni Celsjusza. Dla klimatu Suwalszczyzny czy Podhala to rozwiązanie praktycznie obowiązkowe.

Uszczelnienia po sezonie

Co roku, najlepiej w październiku, sprawdź stan koszulek termokurczliwych na połączeniach kablowych i odnów powłokę pasty silikonowej. Maleńkie pęknięcia izolacji warto zabezpieczyć taśmą samowulkanizującą, która po owinięciu tworzy jednolitą warstwę ochronną. Taki przegląd zajmuje dwadzieścia minut, a oszczędza godziny szukania usterki w środku zimy.

Typowe usterki i rozwiązania

Elektrozaczep nie reaguje na przycisk, choć zasilacz pracuje, najczęściej oznacza przerwę w kablu lub skorodowane styki. Zmierz napięcie na zaciskach cewki miernikiem, a jeśli wynosi zero, szukaj przerwy w trasie kablowej. Gdy napięcie jest prawidłowe, problem leży w mechanice: zużyty rygiel, brak smaru albo źle ustawiona płytka zaczepowa.

Budżet i czas realizacji

Samodzielny montaż elektrozaczepu z okablowaniem i zasilaniem kosztuje od 150 do 350 zł, w zależności od klasy urządzenia i długości trasy kablowej. Najdroższe bywa właśnie okablowanie, jeśli trasa przekracza dwadzieścia metrów albo wymaga przepustu pod podjazdem. Sam elektrozaczep do furtki to wydatek rzędu 80-200 zł, a zasilacz z zabezpieczeniami zamkniesz w kwocie 60-120 zł.

Czas pracy zależy od doświadczenia i stanu wyjściowego. Świeża instalacja z wykopem zajmuje sześć do dziesięciu godzin, wliczając planowanie, kucie, układanie kabla, montaż i testy. Gdy masz gotowy peszel z poprzedniej inwestycji, realne jest podłączenie w dwie godziny, bo odpada najbardziej pracochłonny etap robót ziemnych.

Kiedy wezwać elektryka

Instalacja napięcia 12 V DC w obrębie furtki nie wymaga uprawnień SEP, o ile pracujesz z zasilaczem impulsowym z atestem. Ingerencja w rozdzielnię domową albo prowadzenie obwodu 230 V do wideodomofonu to już roboty, przy których uprawnienia SEP grupa 1 są wymagane prawnie. W razie wątpliwości co do stanu instalacji istniejącej w domu, konsultacja z elektrykiem ochroni cię przed kosztownymi poprawkami.

Sprawdź przed pierwszym uruchomieniem

• Napięcie na zaciskach elektrozaczepu mierzone pod obciążeniem wynosi 11,5-12,5 V.
• Rygiel wysuwa się płynnie i wchodzi dokładnie w płytkę zaczepową bez zacięć.
• Połączenia kablowe zabezpieczone koszulkami termokurczliwymi i pastą silikonową.
• Bezpiecznik 1 A zamontowany w obwodzie zasilacza, a waryistor 14 V na wejściu.
• Schemat połączeń zapisany w dokumentacji domowej z oznaczeniem kolorów żył.

Przy braku pewności co do stanu instalacji elektrycznej w domu, poproś o pomiary fachowca z uprawnieniami SEP. Pięćdziesiąt złotych za przegląd to niewielki koszt w porównaniu z wymianą spalonego panelu wideodomofonu albo, co gorsza, ryzykiem porażenia.

Samodzielne podłączenie elektrozaczepu do furtki daje ci pewność, że instalacja została zrobiona porządnie, z dbałością o szczegóły i zrozumieniem, dlaczego każdy element pełni swoją funkcję. Zanim zasypiesz wykop, zrób zdjęcie trasy kabla miarą i zapisz je w chmurze, żeby za kilka lat nie zgadywać, gdzie biegnie przewód. Dobra dokumentacja oszczędza czas i pieniądze przy każdej kolejnej modernizacji ogrodu.

Źródła: norma PN-HD 60364 (wymagania dla instalacji elektrycznych niskiego napięcia), PN-EN 13637 (norma dla elektrozaczepów), karty katalogowe producentów osprzętu elektroinstalacyjnego, dokumentacja techniczna wideodomofonów IP. Więcej informacji na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w materiałach Stowarzyszenia Elektryków Polskich (sep.com.pl).
