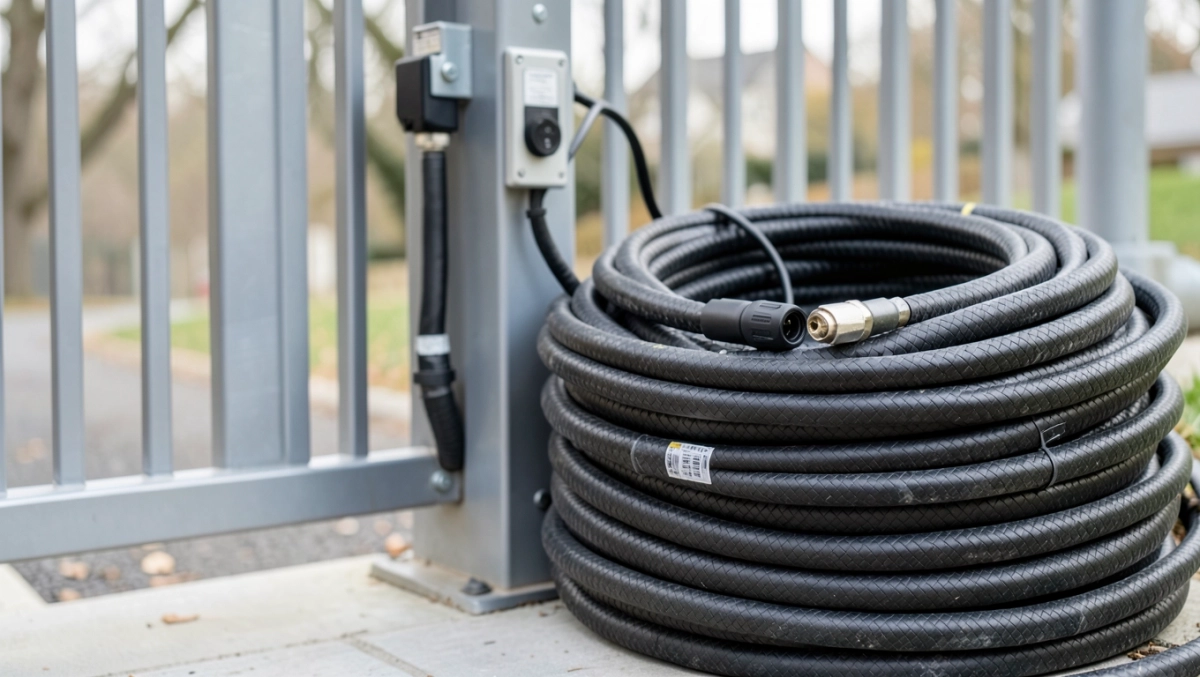

Jaki kabel do bramy i furtki? Sprawdzone przewody na 2026

Wybór kabla do bramy i furtki to decyzja, która zemści się po dwóch latach albo nigdy. Źle dobrany przewód w gruncie zacznie chłonąć wodę, izolacja pęknie na mrozie, a centrala zgłosi błąd komunikacji w najmniej spodziewanym momencie. Dobrze dobrany kabel leży cicho przez dekadę i pozwala dorzucić wideodomofon albo moduł WiFi bez kucia podjazdu. Różnica między tymi scenariuszami sprowadza się do kilku konkretnych decyzji podjętych przed pierwszą łopatą koparki.

• Kiedy planować okablowanie bramy i furtki
• Okablowanie bramy przesuwnej i harmonijkowej
• Jak poprowadzić kabel do bramy skrzydłowej
• Furtka, domofon i wideodomofon: dobór przewodów
• Najczęstsze błędy przy układaniu kabli w gruncie

Kiedy planować okablowanie bramy i furtki

Okablowanie planuje się na etapie projektu zagospodarowania działki, a wykonuje przed kostką brukową i tynkami. To jedyny moment, w którym można poprowadzić peszle w gruncie bez niszczenia gotowej nawierzchni. Na tym etapie oszczędza się godziny pracy koparki za kilkanaście złotych dodatkowego kabla, którego teraz nikt nie żałuje, a za pięć lat może uratować nerwy.

Trasę kablową warto nanieść na rzut działki z dokładnymi pomiarami. Każdy peszel powinien mieć zapas 1-1,5 m po obu stronach, bo lutownica i złączka potrzebują luzu. Norma PN-HD 60364 wymaga, by instalacje zewnętrzne prowadzone w ziemi miały odpowiednią ochronę mechaniczną i były ułożone na głębokości minimalnie 60 cm poniżej poziomu gruntu.

Najczęstszy błąd inwestorów to brak rezerwy. Kładą kabel tylko pod napęd, zapominając o fotokomórkach, lampie ostrzegawczej, antenie, domofonie i ewentualnym smart-module. Za rok przychodzi pomysł dorzucenia wideodomofonu albo czujnika otwarcia, a wtedy kabel trzeba ciągnąć od zera, często rozkopując gotowy podjazd. Rezerwa kosztuje kilkanaście złotych, jej brak zamienia się w kilkutysięczną modernizację.

Schemat trasy kablowej

Od rozdzielni domowej wychodzi peszel Fi 40 mm zakopany na głębokości 60-80 cm, biegnie do fundamentu słupka bramy, a stamtąd rozgałęzia się w trzech kierunkach: do napędu, do fotokomórek i do lampy. Osobny peszel prowadzi do furtki, a w nim zostają zaciągnięte przewody domofonowe, magistrala wideodomofonu i zapasowy kabel sieciowy CAT5. Całość spina się w centrali napędu, którą montuje się po stronie napędu, nie po stronie przeciwnej.

Okablowanie bramy przesuwnej i harmonijkowej

Brama przesuwna potrzebuje jednego napędu, ale kilku niezależnych obwodów. Silnik zasilany jest kablem trójżyłowym 3×1,5 mm², fotokomórki komunikują się przewodem 2×0,5 mm², lampa ostrzegawcza 2×0,75 mm², a antena sygnałową kablem koncentrycznym RG58. Każdy z tych przewodów pełni inną funkcję i każdy idzie w osobnym peszlu, żeby awaria jednego obwodu nie położyła całego systemu.

W gruncie stosuje się wyłącznie kable żelowane, oznaczone symbolem YKY lub YKYż. Żel wypełnia przestrzeń między żyłami i uszczelnia kabel od wewnątrz, blokując kapilarne wnikanie wilgoci. Zwykły kabel YDY położony bezpośrednio w ziemi zacznie chłonąć wodę po dwóch-trzech sezonach, a w surowszym klimacie już po pierwszej zimie. Norma PN-EN 50575 klasyfikuje kable ziemne właśnie po obecności warstwy żelującej lub pancerza.

Tabela przekrojów i zastosowań

Antenę montuje się na maszcie powyżej 2 m, żeby sygnał pilota nie był tłumiony przez korony drzew i mokry śnieg. Kabel antenowy prowadzi się w peszlu razem z zasilaniem, ale skręcany i ekranowany, by nie zbierał zakłóceń z sieci 230 V. Fotokomórki ustawia się naprzeciwko siebie na wysokości 40-60 cm, a ich przewód nie powinien biec równolegle z kablem silnikowym dłużej niż 5 m.

⚠ Nie stosuj kabli bez żelowania w gruncie. YDY w ziemi to najkrótsza droga do zwarcia i korozji żył.

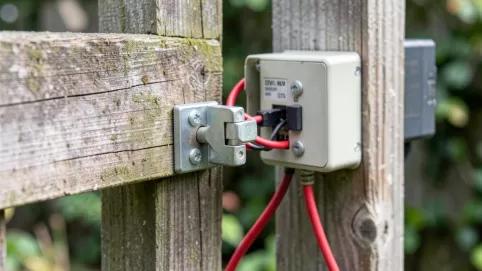

Blokada furtki przy bramie przesuwnej to częsty dodatek, który wymaga dodatkowego przewodu 2×0,75 mm². Elektrozaczep pobiera prąd tylko w momencie otwarcia, dlatego jego kabel można prowadzić razem z obwodami sterującymi, ale pod warunkiem, że nie przekracza się dopuszczalnego obciążenia styków centrali.

Jak poprowadzić kabel do bramy skrzydłowej

Brama skrzydłowa rządzi się inną logiką, bo ma dwa siłowniki zamontowane przy zawiasach każdego skrzydła. Centrala sterująca stoi zawsze po stronie napędu, a do drugiego skrzydła trzeba ciągnąć osobny kabel. W praktyce oznacza to dwa niezależne odcinki YKYż 3×1,5 mm² plus jeden przewód sterujący, jeśli centrale są rozdzielone.

Kable do bramy skrzydłowej prowadzi się w peszlach Fi 25-32 mm zakopanych poniżej strefy przemarzania, czyli 80-120 cm, zależnie od regionu Polski. W centralnej Polsce 80 cm wystarcza, na północnym wschodzie lepiej iść głębiej. Peszel chroni kabel nie tylko przed kamieniami, ale i przed gryzoniami, które chętnie podgryzają izolację PVC.

Ochrona przeciwprzeciążeniowa wymaga osobnego przewodu ochronnego PE, który łączy obudowy siłowników z uziomem fundamentowym. Bez niego skrzydło bramy staje się niebezpieczne przy awarii izolacji, a cały system nie przejdzie odbioru elektrycznego. Przekrój żyły ochronnej dobiera się taki sam jak fazowej, czyli 1,5 mm² przy zasilaniu 230 V z zabezpieczeniem B10 A.

Porównanie bram

Schemat podłączenia bramy skrzydłowej różni się od przesuwnej przede wszystkim kolejnością faz pracy. Pierwszy siłownik musi otwierać skrzydło z opóźnieniem, drugi zamykać z wyprzedzeniem, by skrzydła nie kolidowały na środku. Ten scenariusz programuje się w centrali, ale kabel musi do obu siłowników dotrzeć osobno, bez mostków i skrętek.

Furtka, domofon i wideodomofon: dobór przewodów

Furtka to osobny obwód, który wymaga czterech przewodów: zasilanie elektrozaczepu, sygnał dzwonkowy, magistrala audio (w domofonie analogowym) i magistrala wideo (w wideodomofonie). W praktyce wystarczą dwa kable biegnące w jednym peszlu, bo dziś producent oferuje przewody wielożyłowe z wolnymi żyłami na przyszłość.

Przewód do domofonu analogowego to zwykle YDY 6×0,5 mm², bo słuchawka potrzebuje czterech żył (audio w obu kierunkach, wywołanie, masa), a elektrozaczep kolejnych dwóch. Wysokość montażu słuchawki wynosi około 1,4 m od podłoża, panelu zewnętrznego 1,5-1,6 m, żeby kamera wideodomofonu obejmowała twarz dorosłego, a nie czapkę dziecka.

Domofon cyfrowy różni się tym, że cała komunikacja biegnie dwoma żyłami, a adresowanie odbywa się elektronicznie. To oznacza mniej kabla, ale konieczność zachowania polaryzacji i unikania mostków. Wideodomofon IP idzie jeszcze dalej, bo korzysta ze skrętki CAT5 lub CAT6 i zasilania PoE, więc w gruncie kładzie się jeden kabel zamiast trzech.

Kabel do wideodomofonu warto ciągnąć w wersji ekranowanej, czyli FTP CAT5e, gdyż impulsowe sygnały sieciowe łatwo zbierają zakłócenia z pobliskich kabli 230 V. Skrętka prowadzona równolegle do zasilania przez ponad 10 m zaczyna gubić pakiety, a obraz w nocy staje się szumowy. Rezerwa w postaci dodatkowej skrętki CAT5 nic nie kosztuje, a za trzy lata może uratować sytuację, gdy firma przyjdzie montować kamerę IP przy furtce.

Checklist przewodów do furtki

• Przewód zasilający elektrozaczep 2×0,75 mm², długość orientacyjna 8-20 m
• Przewód magistrali domofonowej 4×0,5 mm², długość orientacyjna 8-20 m
• Skrętka wideodomofonu IP FTP CAT5e, długość orientacyjna 8-20 m
• Przewód rezerwowy 2×0,5 mm², długość orientacyjna 8-20 m

Moduł WiFi do bramy to stosunkowo nowa kategoria, która pozwala sterować napędem z aplikacji bez wymiany centrali. Podłącza się go do płyty głównej napędu przewodem 4-żyłowym, którego przekrój wynosi 0,5 mm². Najczęściej producent dołącza taki kabel w zestawie, ale gdy trasa przekracza 5 m, lepiej dołożyć własny odcinek i zostawić zapas w centrali. Typowy scenariusz: codzienne otwieranie bramy kurierowi, gdy nikogo nie ma w domu, albo zdalne sprawdzanie stanu furtki po burzy.

Najczęstsze błędy przy układaniu kabli w gruncie

Za płytki peszel to klasyka. Kabel położony na głębokości 30 cm zamarza przy dłuższym mrozie, izolacja staje się krucha i pęka przy pierwszym ruchu gruntu. Norma mówi o minimum 60 cm, a rekomendacja praktyków to 80 cm w centralnej Polsce i nawet 120 cm w strefach przemarzania przekraczających 1 m.

Brak przepustu w fundamencie słupka bramy to błąd, który ujawnia się przy pierwszej awarii. Kabel wchodzi wówczas przez przypadkowy otwór w betonie, brak uszczelnienia, a wilgoć kapie do fundamentu. Przepust powinien być kawałkiem rury PVC Fi 50 mm zatopionej w betonie, z lekkim spadkiem na zewnątrz, żeby woda nie stała wewnątrz.

Rezerwa kablowa powinna wynosić co najmniej 1,5 m po każdej stronie peszla. Bez niej żadna naprawa nie obejdzie się bez kucia.

Brak uziemienia to trzeci grzech główny. Napęd bramy pracuje na 230 V, a jego obudowa metalowa musi być połączona z uziomem o rezystancji poniżej 10 Ω. Bez tego piorun uderzający w pobliżu albo przebicie w sieci kończy się przebiegiem na obudowie, a w najgorszym razie porażeniem przy dotykaniu skrzydła.

Prowadzenie kabla sygnałowego razem z 230 V w jednym peszlu to plaga, z którą walczy się bez końca. Kabel sterujący 12 V biegnący obok fazy przez 15 m zbiera tyle zakłóceń, że centrala traci komunikację z fotokomórkami w deszczowy dzień. Minimalna odległość przy równoległym prowadzeniu to 20 cm, a najlepiej osobne peszle z fizyczną przegrodą.

Piąty błąd to brak oznaczeń. Kabel w peszlu to czarna rurka, w której wszystko wygląda jednakowo. Po dwóch latach nikt nie pamięta, co jest w środku, a lokalizacja usterki zamienia się w pół dnia kopania. Rozwiązanie: kolorowe koszulki na końcach kabli, schemat trasy w piwnicy, opis każdego peszla markerem na jego wylocie.

Lista kontrolna przed zasypaniem wykopu

• Czy głębokość peszla wynosi minimum 60 cm w gruncie i 80 cm pod podjazdem?
• Czy zostawiono zapas 1-1,5 m po każdej stronie?
• Czy kable sygnałowe i zasilające biegną w osobnych peszlach?
• Czy przepusty w fundamentach mają spadek na zewnątrz?
• Czy każdy kabel jest oznaczony i opisany na schemacie?

Pogoda i izolacja

Izolacja PVC twardnieje poniżej -10 °C i zaczyna pękać przy zgięciu. Kable w izolacji PE (polietylenowej) pracują bez problemu do -40 °C, dlatego w gruncie stosuje się właśnie YKY z oznaczeniem odporności na mróz. UV degraduje PVC powierzchniowo, ale kabel ziemny nie ma z tym problemu, bo leży w ciemności. Inaczej wygląda sytuacja z kablem antenowym, który wychodzi na powierzchnię i musi być odporny na słońce.

Okablowanie bramy i furtki planuje się raz, a jego skutki ponosi latami. Dwa obwody z rezerwą, peszel na 80 cm, kabel żelowany i skrętka CAT5 na wideodomofon wystarczą, żeby system działał bez niespodzianek przez dekadę. Warto przy tym porozmawiać z wykonawcą, który faktycznie montuje automatykę, bo teoretyczny projekt bez praktyki montażowej to najkrótsza droga do kosztownych poprawek.

Źródła i normy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 50575 (kable i przewody reakcja na ogień), katalogi techniczne producentów automatów (CAME, NICE, BFT), poradniki branżowe publikowane na wortalu informacyjnym branży automatyki bramowej automatyka-brama.pl oraz portalach edukacyjnych SEP (Stowarzyszenie Elektryków Polskich).
