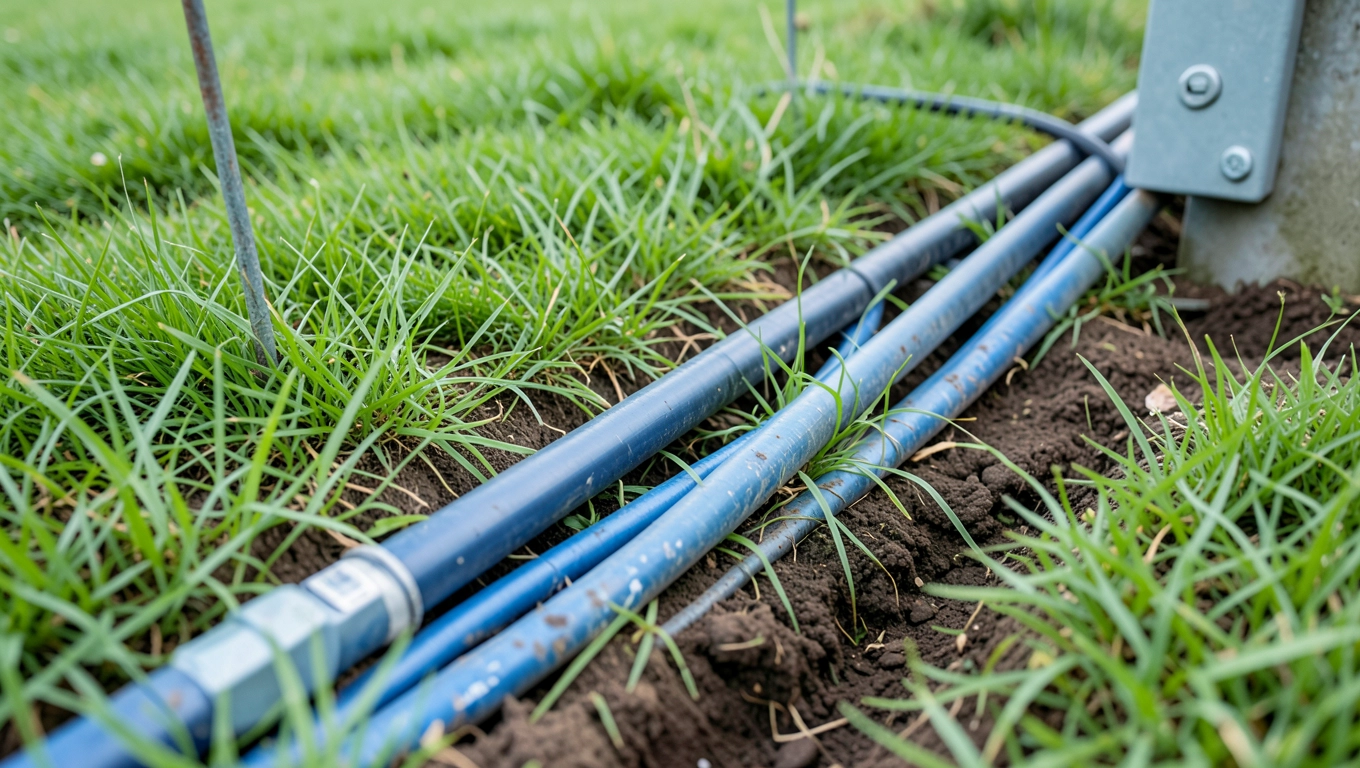

Jakie kable do bramy przesuwnej i furtki? Przewody ziemne i sygnałowe

Wymiana uszkodzonej instalacji pod świeżo ułożonym trawnikiem należy do tych kosztów, których żaden rozsądny gospodarz nie chce ponosić dwukrotnie. Źle dobrany przewód pęka na zgięciach, koroduje w wilgotnym podłożu lub niebezpiecznie przegrzewa się przy rozruchach napędu, a lokalizacja ustąpi zawsze oznacza rozkopywanie terenu od początku. Precyzyjne ustalenie, jakie kable do bramy przesuwnej i furtki zapewnią bezawaryjną pracę, wyklucza ryzyko kosztownych poprawek. Trwały system automatyki wymaga okablowania odpowiadającego na fizykę przepływu prądu oraz realne warunki atmosferyczne działające przez kolejne dekady. Dobór właściwych materiałów eliminuje typowe błędy montażowe i zabezpiecza układ przed przedwczesnym zużyciem. Gdy ziemia zostaje już zasypana, każda nieścisłość techniczna kosztuje podwójnie, a jedyną skuteczną ochroną pozostaje bezbłędne przeprowadzenie prac przygotowawczych.

• Przewody zasilające napędy i centrale sterujące
• Kable sygnałowe do fotokomórek i czytników zewnętrznych
• Wymagane przekroje przewodów a odległość zasilania
• Odpowiednie rury osłonowe do bezpiecznego montażu w gruncie
• Jakie kable do bramy przesuwnej i furtki? Pytania i odpowiedzi

Przewody zasilające napędy i centrale sterujące

Standardowe przewody instalacyjne o płaszczu PCV nie wytrzymują kontaktu z kwaśnymi roztworami glebowymi ani długotrwałego promieniowania UV. Materiał twardnieje, a następnie trzeszczy i odkrusza się, co wystawia miedziane żyły na bezpośrednie działanie wilgoci i tlen. Przewody zasilające silnik powinny posiadać izolację z polietylenu sieciowanego albo specjalną powłokę gumową klasy H01N2-D. Taka konstrukcja zachowuje elastyczność w temperaturach od minus czterdziestu stopni, jednocześnie blokując przedostawanie się wody kapilarnej w głąb żyły. Dzięki temu instalacja traci wrażliwość na zmienne warunki atmosferyczne i unika nagłych zwarć.

Silniki napędowe generują przy startach silne pola elektromagnetyczne, które przenikają przez sąsiednie okablowanie i zakłócają działanie układów pomiarowych. Umieszczenie linii energetycznej w tej samej przestrzeni co przewody sterownicze powoduje indukcję napięć pasożytniczych w delikatnych obwodach detekcji. Zachowanie minimalnego odstępu czterdziestu centymetrów eliminuje zjawisko sprzężenia magnetycznego i stabilizuje pracę czujników. Wymóg separacji wynika bezpośrednio z praw fizyki, a nie tylko z wytycznych normatywnych. Gdy odległość terenu nie pozwala na tak duży rozstaw, stosuje się przegrodę metalową lub oddzielne kanały osłonowe.

Każdy układ automatycznej bramy musi zawierać przewodząc warstwę ochronną PE biegnącą od rozdzielnicy głównej aż do obudowy napędu. Prąd zwarciowy albo przepięcie indukowane przez piorun musi mieć wyznaczony, niskooporowy tor odpływu do uziomu. Brak takiego połączenia zamienia metalowe obudowy w potencjalne źródło porażeń, a elektronikę sterującą w ofiary nagłego skoku napięcia. Dodatkowo instalacja wymaga wyłącznika różnicowoprądowego o czułości trzydziestu miliamperów oraz nadprądowego zabezpieczenia dopasowanego do mocy silnika. Taki zestaw reaguje na ułamek sekundy i przerywa obwód, zanim dojdzie do stopienia się miedzi.

Przygotowanie pod przyszłe modernizacje wymaga ułożenia przynajmniej dwóch wolnych otworów w każdym ciągu wykopu rezerwowych. Położenie dodatkowego kabla energetycznego w gotowym kanale oszczędza dni pracy przy kopalności gruntu i niszczeniu nawierzchni. Koszt dodatkowego materiału podczas kopania to ułamek wydatku na późniejsze odgrzebywanie i renowację ogrodu. Inwestycja w zapasowe ciągi kablowe zwraca się przy każdej rozbudowie systemu, od wideodomofonów do paneli fotowoltaicznych. Taka architektura sieci unika przerywania ciągłości istniejącej infrastruktury.

Kable sygnałowe do fotokomórek i czytników zewnętrznych

Delikatne układy pomiarowe reagują natychmiastowo na każde zakłócenie elektromagnetyczne wprowadzone do linii transmisyjnej. Przewody sterownicze wyposażone w oplot ekranujący z miedzianej folii tłumią szumy radiowe oraz impulsy generowane przez pobliską elektronikę. Skręcenie par żył w regularnym skoku pętli eliminuje antenowe zbieranie pól z otoczenia i redukuje błędy transmisji danych. Ekranacja przed zakłóceniami zapewnia, że impuls z czytnika radiowego dotrze do centrali bez zniekształceń. System rozpoznaje komendę natychmiastowo, a napęd nie reaguje na losowe sygnały miejskie.

Woda przenikająca w miejsce łączenia stanowi znacznie poważniejsze zagrożenie niż samo promieniowanie UV. Wilgoć zawarta w powietrzu gromadzi się w szczelinach zacisków i powoli utlenia styki miedzi, co stopniowo podnosi rezystancję obwodu. Styk utleniony traci swoją przewodność, a centrala odczytuje zepsuty stan wejścia jako awarię bezpieczeństwa. Stosowanie hermetycznych złączy IP68 oraz odgałęźnice IP68 z uszczelkami gumowymi blokuje dostęp tlenu i pary wodnej do wnętrza połączenia. Zaciskanie końcówek tulejkowych pod odpowiednim kątem gwarantuje trwałość mechaniczną styku.

Trasa prowadząca od słupka do głównej bazy musi omijać ostre krawędzie fundamentów oraz miejsca narażone na bezpośredni deptanie przez zwierzęta. Ostry przełom rdzenia kablowego powoduje mikrołamanie się drutów miedzianych pod izolacją, co prowadzi do zaniku sygnału po upływie kilku sezonów. Prowadzenie okablowania wzdłuż naturalnego spadku terenu zmniejsza naprężenia rozciągające występujące podczas osiadania gruntu. Każdy łuk powinien mieć promień co najmniej sześciokrotności średnicy przewodu, aby zachować pełną sprężystość materiału. Łagodne przejścia rozkładają naprężenia i zapobiegają koncentracji sił w jednym punkcie.

Diagnostyka usterek sygnałowych często kończy się rozbiorem ogrodzenia, ponieważ lokalizacja przerw wymaga dostępu do całej długości linii. Wprowadzenie dodatkowej pary zapasowych żył w każdej żyle sygnałowej pozwala podmienić uszkodzony tor w kilka minut przy użyciu prostego mostkownika. Takie rozwiązanie techniczne minimalizuje przestoje w codziennym użytkowaniu posesji i unika konieczności spawania uszkodzonych fragmentów. Rezerwa kablowa pozostaje niewidoczna, ale stanowi kluczowy element bezpieczeństwa operacyjnego. Ekranacja przed zakłóceniami w tandemie z zapasowymi żyłami eliminuje większość awarii przedwcześnie.

Wymagane przekroje przewodów a odległość zasilania

Długość trasy elektrycznej bezpośrednio dyktuje minimalny przekrój miedzi, ponieważ każda dodatkowa metra zwiększa opór żyły. Prąd płynący przez zbyt cienki kabel napotyka silne tarcie cząsteczkowe, co zamienia energię elektryczną w ciepło i powoduje spadek napięcia na przewodzie. Napęd pobiera wówczas więcej amperów, żeby osiągnąć moc znamionową, a elektronika wewnątrz obudowie przegrzewa się przy rozruchach. Zalecany zakres od 1,5 do 2,5 mm kw. to kompromis między ekonomią a stabilnością pracy przy standardowych odcinkach do czterdziestu metrów. Większe odległości wymagają automatycznego skoku o jeden stopień w górę.

Wzór obliczeniowy uwzględnia nie tylko długość trasy, ale także całkowitą moc podłączonych obciążeń oraz współczynnik strat napięciowych. Przy silnikach jednofazowych prądu zmiennego spadek nie powinien przekraczać trzech procent wartości znamionowej. Przekroczenie tego progu skutkuje wyczuwalnym osłabieniem siły napędowej skrzydła oraz niepełnym domknięciem się bramy przy wietrze. Precyzyjny dobór przekroju eliminuje konieczność stosowania transformatorów pośrednich w linii. Matematyczne wyliczenie zabezpiecza układ przed degradacją wydajności w miarę upływu czasu.

Prąd rozruchowy napędu osiąga wartość trzykrotnie wyższą od nominalnej i utrzymuje się przez ułamki sekundy przy każdym cyklu startu. Taki nagły skok obciążenia testuje wytrzymałość całego toru energetycznego i odsłania każdą słabość w obliczeniach przekroju. Zbyt cienka żyła ulega odkształceniu termicznemu podczas wielu cykli włączeń, co trwale osłabia strukturę miedzi i zwiększa opór wewnętrzny. Zastosowanie przewodu zasilającego silnik o przekroju 2,5 mm kw. przy dłuższych odcinkach amortyzuje szczytowe obciążenia rozruchowe bez ryzyka degradacji izolacji. Margines bezpieczeństwa chroni przed przegrzaniami letnimi oraz mroźnymi startami.

Tabele normowe stanowią punkt wyjścia, jednak rzeczywiste warunki glebowe i ukształtowanie terenu modyfikują finalny rezultat. Montaż w piaszczystym podłożu z szybkim drenażem wymienia ciepło inaczej niż gliniasta ziemia zatrzymująca wilgoć i magazynująca energię cieplną. Instalatorzy powinni uwzględnić zapas przynajmniej dwudziestu procent przekroju w stosunku do teoretycznych wyliczeń. Taki bufor zapewnia stabilność pracy przy przyszłych rozbudowach wyposażenia dodatkowego i kompensuje ewentualne błędy pomiarowe. Dostosowanie parametrów do realnego środowiska wyklucza niespodzianki eksploatacyjne.

Odpowiednie rury osłonowe do bezpiecznego montażu w gruncie

Sztywne kanały PCV nie znoszą ruchu podłoża i pękają przy pierwszym mrozie lub osiadaniu gruntu. Polietylen wysokiej gęstości rozciąga się nawet o dziesięć procent przed zerwaniem struktury, co pozwala mu amortyzować parcie korzeni i nacisk śniegu. Elastyczność materiału sprawia, że rury HDPE do okopu zachowują szczelność nawet przy dużych przemieszczeniach warstw ziemi. Taka właściwość mechaniczna gwarantuje integralność kabla wewnątrz bez względu na wahania temperatury. Sztywność nie jest cechą pożądaną pod zielonym dywanem.

Ściany osłony muszą wytrzymywać zgniot wywołany przez przechodzące pojazdy lub prace ogrodowe prowadzone nad kablem. Średnica wewnętrzna powinna pozostawiać przynajmniej sześćdziesiąt procent pustej przestrzeni, aby zapewnić swobodny przepływ powietrza i łatwość wyciągania linii podczas wymiany. Wpchanie kabla na siłę powoduje tarcie o krawędzie i uszkodzenie powłoki ochronnej żył. Luźny montaż eliminuje ryzyko przetarcia izolacji oraz zapobiega powstawaniu mostków termicznych. Ciasne upchanie skraca żywotność całej instalacji.

Przegrody fizyczne wewnątrz jednej rury chronią linię energetyczną przed zakłóceniami pochodzącymi z sąsiedniego obwodu rozdzielczego. Specjalne separatory z tworzywa sztucznego albo wielokanałowe profile utrzymują odstęp i zapobiegają wzajemnemu oddziaływaniu pól elektromagnetycznych. Rozdzielenie torów wewnątrz wspólnego kanału osłony zachowuje czystość sygnału bez konieczności kopania dwóch wykopów. Taki układ przestrzenny oszczędza miejsce i upraszcza późniejsze prace serwisowe. Izolacja przestrzenna to tania polisa bezpieczeństwa.

Warstwa obsypki z drobnego piasku na dnie wykopu absorbuje ostre krawędzie kamieni i równomiernie rozkłada ciężar nadległej ziemi. Bezpośrednie zetknięcie rury HDPE do okopu z gliną albo gruzem budowlanym tworzy punktowe naciski prowadzące do deformacji ścianki. Prawidłowe ułożenie obejmuje również taśmę ostrzegawczą położoną trzydzieści centymetrów nad rurą, która zapobiega przypadkowemu uszkodzeniu podczas późniejszych prac ziemnych. Taka konstrukcja warstwowa przekształca surową ziemię w stabilną bazę podziemną. Przemyślane zabezpieczenie terenu to gwarancja braku niespodzianek.

Montaż studzienek rewizyjnych w punktach załamania trasy skraca dystans do potencjalnych miejsc awarii i umożliwia inspekcję bez rozkopywania. Dostęp do okablowania z poziomu powierzchni pozwala szybko zdiagnozować wilgoć, stan izolacji i ciągłość żył przy użyciu podstawowych mierników. Regularne przeglądy techniczne wydłużają żywotność całej sieci i zapobiegają rozwojowi małych usterek w poważne zwarcia. Infrastruktura z przemyślanym dostępem serwisowym redukuje koszty utrzymania przez dekady. Systemowe podejście do planowania eliminuje chaotyczne ingerencje w gotową instalację.
