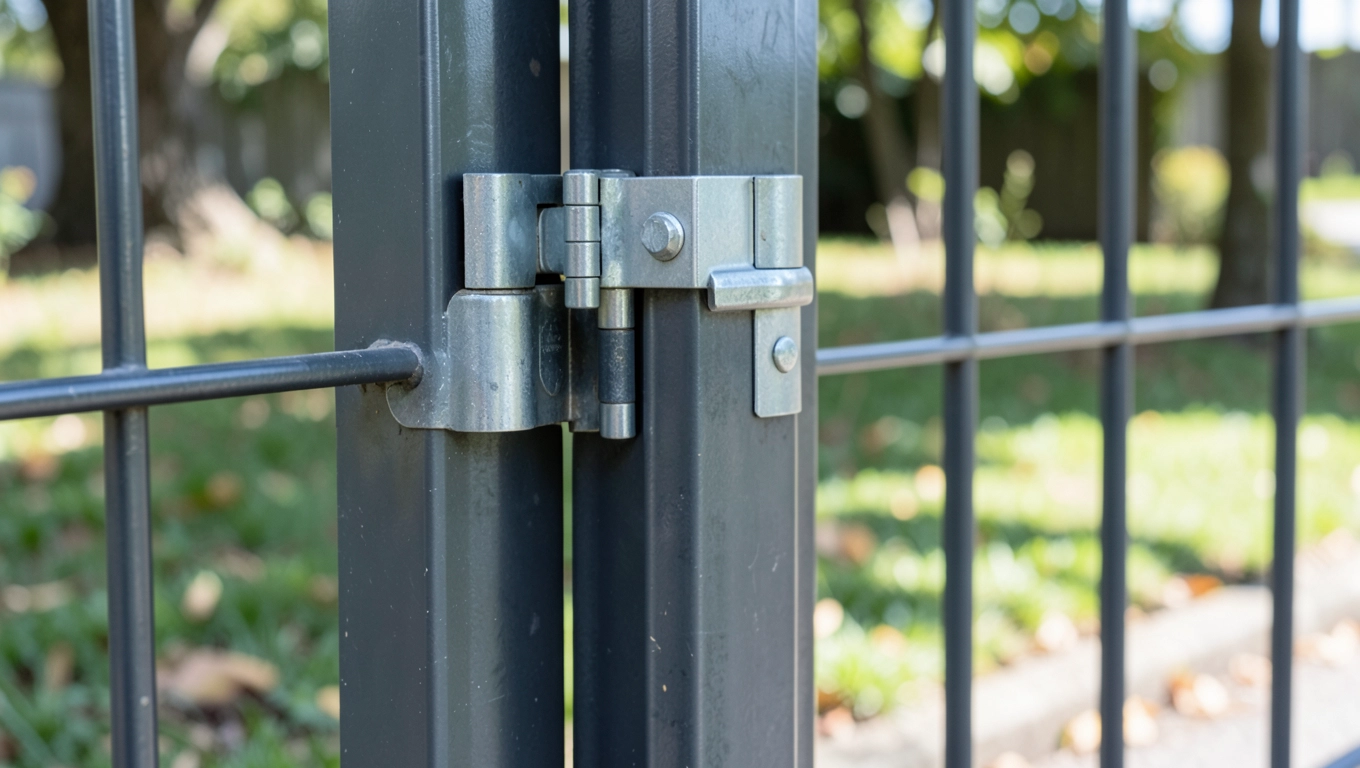

Mocowanie furtki do słupka – pewne zawiasy na lata

Źle osadzony słupek po pierwszej zimie zaczyna ciągnąć skrzydło w dół, zamek przestaje domykać, a zawiasy trzeszczą przy każdym otwarciu. Tyle wystarczy, żeby cały efekt nowego ogrodzenia legł w gruzach, a Ty stanąłeś przed pytaniem o solidne mocowanie furtki do słupka. Ten poradnik prowadzi przez dobór zawiasów, kotew i technikę osadzania słupka w betonie, z konkretnymi parametrami i normami, bez lania wody i marketingowych obietnic.

• Zawiasy i kotwy do słupka furtki
• Głębokość osadzenia słupka pod furtkę
• Regulacja i konserwacja mocowania furtki

Zawiasy i kotwy do słupka furtki

Cały mechanizm mocowania furtki do słupka opiera się na dwóch elementach: zawiasach regulowanych oraz kotwach zatopionych w rdzeniu betonowym słupka. Zawiasy przejmują obciążenie dynamiczne wynoszące od 80 do 120 kg przy standardowym skrzydle o szerokości 1 metra, a kotwy odpowiadają za przeniesienie momentu siły na fundament. Warto wiedzieć, że słupki stalowe o przekroju 60×60 mm i grubości ścianki minimum 2 mm utrzymują zawieszenie skrzydła do 40 kg bez dodatkowych wzmocnień. Cięższe furtki, na przykład kute lub z blachy 4 mm, wymagają słupków 80×80 mm albo rdzeni stalowych zatopionych w słupku murowanym.

Kotwy do słupka furtki dobiera się pod konkretny typ montażu. W słupku stalowym najczęściej stosuje się kotwy przyspawane do rdzenia, na których zawieszane są zawiasy przykręcane śrubami M10 lub M12. W słupku betonowym lub murowanym kotwy wkleja się żywicą chemiczną albo wciska w otwór z rozporem mechanicznym, co pozwala uzyskać nośność 3,5-5 kN na punkt. Tak wysoka wytrzymałość bierze się z tego, że żywica wypełnia nierówności betonu i tworzy połączenie o wytrzymałości zbliżonej do monolitu. Sam mechanizm działania polega na przeniesieniu obciążenia z zawiasu przez kotwę w głąb betonu, z pominięciem warstw powierzchniowych, które zawsze mają niższą wytrzymałość niż rdzeń.

Zawiasy regulowane zyskały popularność, ponieważ pozwalają skorygować ustawienie skrzydła nawet po kilku sezonach eksploatacji. Śruba M16 w tulei zawiasu przesuwa oś obrotu w pionie o 10-15 mm, co kompensuje naturalne osiadanie słupka. Mechanizm ten działa na zasadzie klinowej: obracając śrubę, przesuwasz wewnętrzną tuleję, a ta jednocześnie unosi lub opuszcza oś zawiasu względem słupka. Bez regulacji każde opadnięcie skrzydła wymagałoby podkuwania fundamentu albo podkładania podkładek, co w praktyce oznacza demontaż furtki.

Przy wyborze materiału zawiasów liczy się przede wszystkim gatunek stali i rodzaj powłoki antykorozyjnej. Stal ocynkowana ogniowo z warstwą cynku 85 µm wytrzymuje ponad 500 godzin w komorze solnej wg PN-EN ISO 9227. Aluminium odlewane zawiasów regulowanych sprawdza się przy furtkach do 30 kg, lecz przy cięższych skrzydłach odkształca się w miejscu osadzenia śruby. Warto unikać zawiasów z tworzywa sztucznego do skrzydeł powyżej 20 kg, ponieważ punktowe obciążenie kruszy strukturę polimeru już po dwóch sezonach.

Głębokość osadzenia słupka pod furtkę

Głębokość fundamentu pod słupek furtki wynika ze strefy przemarzania gruntu, która w Polsce waha się od 0,8 m w zachodniej części kraju do 1,4 m w regionach podgórskich (dane wg PN-81/B-03020). To oznacza, że dno dołka pod słupek musi sięgać poniżej tej granicy, inaczej woda gruntowa zamarzająca w glebie wypycha słupek ku górze. Standardowa głębokość 80 cm wystarczy w strefie I i II przemarzania, natomiast w strefie III i IV potrzebne jest 120-140 cm.

Proporcja części podziemnej do nadziemnej słupka wpływa bezpośrednio na stabilność furtki. Stosunek 1:3 (30 cm nad ziemią, 90 cm w betonie) zapewnia moment oporowy wystarczający do utrzymania skrzydła o masie do 50 kg. Mechanizm jest tu czysto fizyczny: im dłuższy odcinek zatopiony w betonie, tym większa powierzchnia styku z fundamentem, a więc tym większa siła potrzebna do wyrwania słupka z gruntu. Beton klasy C20/25 (wg PN-EN 206) otulający słupek na całej długości podziemnej daje wytrzymałość na wyrywanie rzędu 15-18 kN.

Średnica dołka pod słupek wpływa na nośność w sposób nieliniowy. Zwiększenie średnicy z 20 do 30 cm przy tej samej głębokości podnosi nośność fundamentu o około 40%. To wynika z większej objętości betonu, a więc większej masy bloku kotwiącego słupek. W praktyce optymalna średnica to 30 cm, bo dalsze zwiększanie nie przynosi proporcjonalnych korzyści, a wymaga więcej betonu i kopania. W gruntach piaszczystych można zejść do 25 cm, w gliniastych lepiej trzymać się 30-35 cm ze względu na niestabilność ścianek wykopu.

Minimalny czas wiązania betonu przed obciążeniem słupka wynosi 48 godzin w temperaturze 15-25°C. W chłodzie poniżej 10°C czas ten wydłuża się do 72-96 godzin, ponieważ hydratacja cementu spowalnia o połowę na każde 10°C spadku temperatury.

Proces montażu słupka krok po kroku wygląda następująco. Najpierw wyznaczasz oś furtki i wykopujesz dołek o wymiarach 30×30 cm na głębokość odpowiednią do strefy przemarzania. Na dno wysypujesz 10 cm warstwy pospółki lub żwiru, która odprowadza wodę od stopy fundamentu i zapobiega podciąganiu kapilarnemu. Słupek ustawiasz w dołku, poziomujesz w dwóch płaszczyznach i stabilizujesz deskami lub rozpórkami. Beton wylewasz warstwami po 20 cm, każdą zagęszczając prętem, by usunąć pęcherzyki powietrza. Ostatnie 5 cm ponad powierzchnię gruntu formujesz ze spadkiem na zewnątrz, żeby woda opadowa nie stała przy słupku.

Przy montażu furtki panelowej kolejność prac jest odwrotna niż przy klasycznej. Najpierw osadzasz oba słupki w betonie i czekasz do pełnego związania (minimum 48 h). Dopiero potem zawieszasz skrzydło furtki, regulujesz zawiasy i dopasowujesz zamek. Przęsła ogrodzenia montujesz na końcu, po ustabilizowaniu słupków pod obciążeniem. Taka kolejność zapobiega przesuwaniu słupków podczas wieszania ciężkiego skrzydła, a jednocześnie pozwala precyzyjnie ustawić prześwit pod furtką na 6-7 cm, optymalny dla kompensacji nierówności terenu.

Regulacja i konserwacja mocowania furtki

Mocowanie furtki do słupka wymaga regulacji po pierwszym sezonie, niezależnie od jakości montażu. Beton pracuje, grunt osiada, a słupek może się przechylić o 2-3 mm, co wystarczy, żeby skrzydło zaczęło ocierać o próg. Zawiasy regulowane kompensują takie odkształcenia w ciągu 15 minut bez demontażu furtki. Wystarczy poluzować śrubę blokującą, obrócić tuleję śrubą M16 w prawo lub lewo, aż skrzydło wróci do pionu, i dokręcić blokadę momentem 45 Nm.

Konserwacja zawiasów obejmuje smarowanie co 6 miesięcy smarem litowym lub teflonowym. Mechanizm zużycia zawiasu polega na ścieraniu się powierzchni trących w obecności wilgoci i pyłu. Warstwa smaru o grubości 0,5 mm redukuje tarcie o 60% i wydłuża żywotność zawiasu z 5 do 12 lat. Olej maszynowy nie nadaje się do tego celu, bo spływa z powierzchni pionowej i przyciąga piasek, który działa jak pasta ścierna.

Ochrona antykorozyjna elementów mocowania decyduje o trwałości całego węzła. Cynkowanie ogniowe daje ochronę katodową, która działa nawet po uszkodzeniu powierzchni. Cynk poświęca się, pokrywając rdzę w zarysowaniu, zamiast pozwalać jej rozprzestrzeniać się na stal bazową. Warstwa cynku 85 µm chroni przez 25-35 lat w środowisku wiejskim i 15-20 lat w miejskim z intensywnym ruchem samochodowym (kwaśne deszcze). Malowanie proszkowe na ocynkowanym podłożu dodaje barierę mechaniczną, ale nie chroni, gdy powłoka zostanie przebita do gołej stali.

Po zimie warto sprawdzić mocowanie furtki do słupka poziomica laserową. Odchyłka powyżej 5 mm na metr wysokości słupka oznacza konieczność regulacji zawiasów albo, w skrajnych przypadkach, podmurowania fundamentu punktowego pod słupkiem, który się przechylił.

Troubleshooting typowych usterek obejmuje trzy scenariusze. Furtka opadła o 2-3 cm najczęściej z powodu osiadania gruntu pod fundamentem; rozwiązaniem jest regulacja zawiasami w górę do oporu, a jeśli to nie wystarczy, podmurowanie stopy słupka. Zamek nie domyka się, gdy skrzydło się przekrzywiło w poziomie; regulacja zawiasu dolnego koryguje kąt, a górnego wysokość. Słupek się przekrzywił wskutek nierównomiernego osiadania betonu albo zbyt płytkiego fundamentu; konieczne jest odkopanie słupka od strony odchylenia i uzupełnienie betonu po stronie przeciwnej. W przypadku gruntów gliniastych i skomplikowanej geometrii terenu (skarpy, nasypy) lepiej powierzyć montaż doświadczonemu fachowcowi z zapleczem geodezyjnym, bo błędy w osadzeniu słupka ujawniają się dopiero po roku i są kosztowne w naprawie.

Dobór materiałów do mocowania furtki do słupka powinien uwzględniać masę skrzydła, ekspozycję na warunki atmosferyczne i przewidywaną częstotliwość użytkowania. Furtka panelowa o masie 25-35 kg z zawiasami regulowanymi M14 na słupku 60×60 mm i kotwami chemicznymi M10 stanowi rozwiązanie uniwersalne na lata. Dla skrzydeł kutych powyżej 60 kg potrzebne są słupki murowane z rdzeniem stalowym i kotwy M12 wklejane na głębokość 150 mm. W strefie nadmorskiej, gdzie sól przyspiesza korozję, lepiej sprawdza się stal nierdzewna A2 lub A4, mimo wyższej ceny początkowej, bo eliminuje konieczność odnawiania powłok co kilka lat.

Koszty mocowania furtki do słupka zamykają się w przedziale 180-450 zł za komplet materiałów (kotwy, zawiasy, beton) przy montażu własnym. Robocizna fachowca to dodatkowe 350-700 zł za słupek z osadzeniem i zawieszeniem skrzydła. Ceny wzrosły o 12-18% w 2024 roku w porównaniu z 2023 ze względu na drożejącą stal ocynkowaną i cement. Inwestycja w regulowane zawiasy zamiast prostych podnosi koszt o 60-90 zł, ale eliminuje koszty regulacji w kolejnych latach, co zwraca się po trzech sezonach eksploatacji.
