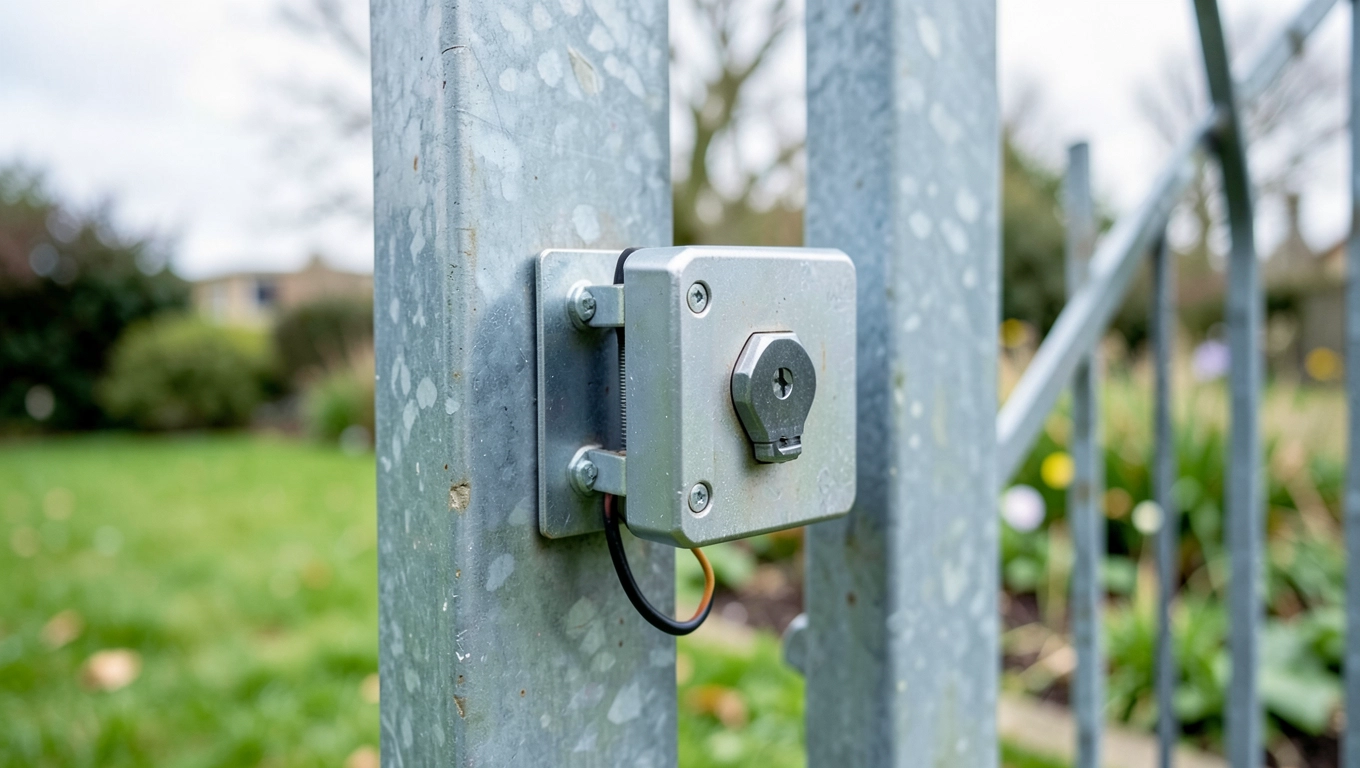

Montaż zamka elektromagnetycznego do furtki krok po kroku

Zanim wbierzesz wiertarkę w słupek, warto poświęcić chwilę na zrozumienie, czym tak naprawdę jest elektrozaczep do furtki i dlaczego poprawny montaż zamka elektromagnetycznego do furtki potrafi zniechęcić nawet zmotywowanego majsterkowicza. Siła trzymania rzędu 280 kg, aluminiowa obudowa, cewka na 12V i brak ruchomych elementów mechanicznych brzmią prosto, ale diabeł tkwi w szczegółach: milimetr przesunięcia kasety, zbyt cienki przewód, brak ogranicznika. Te rzeczy decydują, czy furtka będzie się otwierać z przyjemnością, czy każde przyjście do domu skończy się pukaniem do drzwi zamiast eleganckiego wejścia.

• Jak dobrać elektrozaczep do furtki
• Schemat podłączenia elektrozaczepu 12V do furtki
• Elektrozaczep do furtki bez spawania
• Krok po kroku: montaż zamka elektromagnetycznego do furtki
• Najczęstsze błędy przy montażu elektrozaczepu
• Integracja z wideodomofonem i systemem smart home
• Kosztorys orientacyjny i decyzja: samodzielnie czy z fachowcem
• FAQ w pigułce

Jak dobrać elektrozaczep do furtki

Wybór zaczyna się od pytania, które pozornie jest proste, a w praktyce potrafi zaskoczyć. Chodzi o kierunek otwierania skrzydła. Furtka prawa potrzebuje elektrozaczepu prawego, furtka lewa lewego. Skąd ten wymóg? Kotwica, która wchodzi w kasetę, musi trafiać w centrum uzwojenia pod kątem prostym. Krzywy traf oznacza nie tylko gorszy docisk, ale w skrajnych przypadkach zablokowanie mechanizmu po kilku tygodniach.

Drugi filtr to napięcie zasilania. Rynek zdominowały modele 12V, zarówno AC, jak i DC. Różnica nie jest kosmetyczna. Cewka wykonana pod prąd zmienny zachowuje się inaczej niż ta zaprojektowana do stałego. Zasilacz musi dostarczać minimum 1A w trybie krótkotrwałym poboru, w którym pracuje elektrozaczep podczas zwolnienia. Zbyt słaby transformator to cichy winowajca sytuacji, gdy domofon wciska guzik, a furtka ani drgnie.

Trzecia oś decyzyjna to funkcja pamięci oraz typ pracy NC/NO. Wariant z pamięcią, popularnie zwany „z pamięcią", utrzymuje zwolnienie do momentu fizycznego otwarcia skrzydła, nawet jeśli impuls zniknie wcześniej. Przydaje się w domofonach impulsowych, gdzie krótki sygnał mógłby nie zdążyć ściągnąć kotwicy. W typowej instalacji wideodomofonowej z centralką cyfrową spokojnie wystarczy wersja bez pamięci.

Na koniec warto zwrócić uwagę na klasę szczelności. Elektrozaczep pracuje na zewnątrz, więc obudowa powinna spełniać minimum IP65 zgodnie z normą PN-EN 60529. Mniejsza odporność oznacza prędzej czy później korozję styków i zimą zamarznięcie kotwicy w kasecie. Modele renomowanych producentów zwykle pracują w zakresie temperatur od -40 do +50°C, co w polskim klimacie bywa decydujące.

Schemat podłączenia elektrozaczepu 12V do furtki

Przewód to pierwsza rzecz, na której oszczędza się w domyślnych zestawach, a potem szuka problemu przez kolejne miesiące. Dla odcinków do 15 metrów wystarczy kabel 2x0,75 mm². Przy większych dystansach spadek napięcia na zbyt cienkim przewodzie powoduje, że cewka dostaje 10,5V zamiast 12V i siła trzymania spada nawet o 30%. Wtedy zaczyna się lawina: domownik pcha furtkę, kotwica nie domyka, elektrozaczep piszczy, a Ty szukasz przyczyny w zupełnie niewłaściwym miejscu.

Przewód prowadzony w ziemi musi trafić do peszla ochronnego. Czarna rura karbowana, odporna na UV, średnica wewnętrzna minimum 16 mm. Peszel nie jest przesadą, bo wilgoć w gruncie potrafi po dwóch latach zjeść nawet porządny kabel. Końcówki przewodu zabezpiecza się taśmą samowulkanizującą, a nie zwykłą izolacyjną, która po sezonie zimowym zaczyna się odklejać.

Schemat elektryczny jest zaskakująco prosty. Brązowy (lub czarny) przewód to faza zasilająca, trafia do zacisku oznaczonego symbolem plus lub literą L. Przewód niebieski, neutralny, idzie do zacisku minus lub N. Przy instalacjach z uziemieniem pojawia się jeszcze żyła żółto-zielona, którą łączy się z obudową elektrozaczepu w miejscu oznaczonym symbolem masy. Pomylenie polaryzacji w wersji DC nie spowoduje zwarcia, ale elektrozaczep po prostu nie zwolni kotwicy.

Przed podłączeniem wyłącz bezpiecznik obwodu. Praca przy czynnym napięciu 230V to prosta droga do porażenia, a koszt wykręcenia jednego bezpiecznika to minuta pracy w porównaniu z wizytą na pogotowiu.

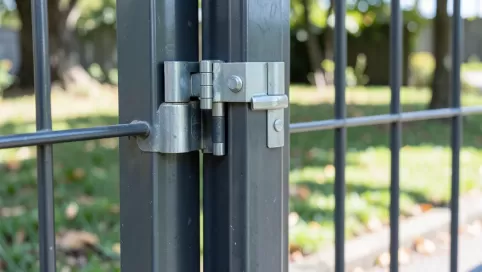

Elektrozaczep do furtki bez spawania

Większość właścicieli domów chce uniknąć spawania, i słusznie. Spawarka wymaga doświadczenia, gwarantuje odkształcenie profila od temperatury, a potem trzeba jeszcze szlifować i malować. Producenci przewidzieli tę potrzebę, dlatego w pudełku z elektrozaczepem standardowo pojawia się płytka montażowa z kątownikiem oraz regulowany ogranicznik.

Ogranicznik pełni rolę, którą w wersji spawanej odgrywa krótszy kawałek stali. To on przyjmuje na siebie siłę uderzenia furtki podczas zamykania, odciążając kasetę i kotwicę. Bez niego każde mocniejsze trzaśnięcie skrzydłem wędruje prosto w uzwojenie, które po kilku latach zaczyna się przepalać. Koszt ogranicznika to 30-60 zł, a oszczędność na wymianie elektrozaczepu po dwóch sezonach idzie w setki złotych.

Montaż ogranicznika sprowadza się do czterech śrub M6 i klucza imbusowego. Płytka trafia na słupek, kotwica obejmuje ją przy zamykaniu, regulacja odbywa się przez przesunięcie w pionie o 2-3 mm. Całość zajmuje kwadrans i nie wymaga ani jednego iskrzenia. Dodatkową zaletą jest możliwość korekty po sezonie zimowym, kiedy słupek potrafi delikatnie „chodzić" w fundamencie.

Krok po kroku: montaż zamka elektromagnetycznego do furtki

Przygotowanie zaczyna się od pomiaru. Wysokość montażu kasety powinna wynosić 100-110 cm od poziomu gruntu. To nie przypadek, lecz kompromis między zasięgiem osoby dorosłej a strefą ochronną przed dziećmi, które mogłyby sięgnąć zbyt nisko.

• Krok 1. Wyznacz oś otworu w słupku, w który trafi kaseta. Minimalna odległość od zawiasów to 5 cm, bo mniejszy odstęp powoduje naprężenia boczne na kotwicy.
• Krok 2. Wywierć otwór wiertłem koronkowym ⌀16-20 mm. Głębokość równa długości kasety plus 3 mm zapasu.
• Krok 3. Wsadź kasetę, dokręć dwie śruby dociskowe, sprawdź pion poziomicą.
• Krok 4. Zamontuj blachę zaczepową na skrzydle furtki. Regulacja w trzech płaszczyznach pozwala zniwelować krzywiznę ramy.
• Krok 5. Zainstaluj ogranicznik, jeśli konstrukcja tego wymaga.
• Krok 6. Przeciągnij przewód przez peszel od kasety do punktu, w którym stanie zasilacz.
• Krok 7. Podłącz żyły zgodnie ze schematem: brązowa do L, niebieska do N, żółto-zielona do masy.
• Krok 8. Podłącz zasilacz 12V DC, włącz bezpiecznik, przetestuj sygnał z domofonu lub wideodomofonu.
• Krok 9. Skoryguj luzy, sprawdź, czy kotwica centrycznie wpada w kasetę przy każdym położeniu skrzydła.

Podczas podłączania warto zostawić 20 cm zapasu przewodu przy kasecie. Po sezonie zimowym aluminium delikatnie się kurczy, a zapas pozwala na przesunięcie bez konieczności lutowania.

Najczęstsze błędy przy montażu elektrozaczepu

Luźna kaseta to klasyk gatunku. Pojawia się, gdy ktoś zbyt mocno poluzował śruby dociskowe, sądząc, że „wtedy będzie łatwiej trafić kotwicą". Skutek jest odwrotny: kaseta wibruje przy domykaniu, drut uzwojenia ociera o obudowę, po roku pojawia się charakterystyczny brzęk. Rozwiązanie to dokręcenie śrub momentem 4-5 Nm, które trzyma kasetę na tyle sztywno, by pracowała jak element stały, a jednocześnie pozwala regulować ogranicznik.

Drugi błąd wynika z nadmiaru symetrii. Montaż zbyt blisko zawiasów, w odległości 2-3 cm, daje złudzenie solidności. W rzeczywistości siła skrzydła koncentruje się na ramieniu dźwigni, a kotwica pracuje pod kątem, przyspieszając zużycie. Pięć centymetrów to minimum, dziesięć daje komfortowy margines.

Trzecia pułapka to brak ogranicznika. Skrzydło otwiera się i zamyka siłą bezwładności, uderzając bezpośrednio w kotwicę. Każde takie uderzenie przenosi w elektrozaczep energię, która w skali miesiąca odpowiada kilkudziesięciu kilogramom dodatkowego obciążenia. Efekt? Po roku obudowa zaczyna pękać w miejscu mocowania, po dwóch latach uzwojenie traci izolację.

Integracja z wideodomofonem i systemem smart home

Współczesny elektrozaczep do furtki nie jest samotną wyspą. W typowej instalacji spotykają się trzy światy: wideodomofon, zasilacz i opcjonalnie czytnik kart albo aplikacja smart home. Wszystkie te elementy komunikują się przez ten sam impuls 12V, więc wystarczy doprowadzenie przewodu z centralki do kasety.

Systemy takie jak Tuya czy Zigbee pozwalają sterować elektrozaczepem z poziomu telefonu, ale wymagają dodatkowego przekaźnika wpinanego między zasilacz a kasecie. Przekaźnik niskoprądowy 5V na wejściu, 12V na wyjściu, koszt około 40-90 zł. Po sparowaniu z bramką domową furtka otwiera się jednym ruchem palca, a Ty widzisz kto stoi przed wejściem, nawet będąc na drugim końcu świata.

W integratorach KNX czy Loxone elektrozaczep trafia do obwodu bezpieczeństwa, który pozwala na przykład odciąć zdalnie dostęp wszystkim użytkownikom, gdy zgubisz telefon. Rozwiązanie kosztowne, ale przydatne w domach, gdzie automatyka już obsługuje oświetlenie, ogrzewanie i rolety.

Kosztorys orientacyjny i decyzja: samodzielnie czy z fachowcem

Budżet na kompletny montaż własnymi rękami zamyka się zwykle w przedziale 350-650 zł. Elektrozaczep 150-450 zł, zasilacz 80-200 zł, peszel i akcesoria elektryczne 50-100 zł. Jeśli dochodzi integracja z wideodomofonem, kwota rośnie o 200-400 zł. Ceny materiałów różnią się znacząco między marketami budowlanymi a sklepami dedykowanymi automatyce.

Fachowiec z uprawnieniami SEP dolicza 250-500 zł za sam montaż, plus ewentualny koszt dojazdu. Warto rozważyć tę opcję, gdy instalacja obejmuje więcej niż furtkę, na przykład bramę wjazdową, oświetlenie podjazdu i rozbudowaną centralkę. Samodzielnie też da się zrobić, ale wtedy odpowiedzialność za poprawność połączeń spoczywa na właścicielu, a ewentualne problemy z ubezpieczeniem mogą się pojawić, gdy rzeczoznawca uzna instalację za nieprofesjonalną.

Jeżeli w domu instalacja elektryczna opiera się na starej tablicy rozdzielczej z bezpiecznikami topikowymi, a nie wyłącznikami nadprądowymi, montaż zasilacza impulsowego najlepiej powierzyć elektrykowi. Różnica w jakości zabezpieczeń bywa decydująca przy awarii.

FAQ w pigułce

Elektrozaczep na baterii czy zasilacz? Zasilacz zapewnia stabilne napięcie i nieograniczoną liczbę cykli. Bateria, nawet litowa, wymaga wymiany co 6-12 miesięcy, a zimą traci pojemność. Zasilacz buforowy z akumulatorem żelowym to kompromis, który łączy zalety obu rozwiązań.

Czy montaż bez spawania jest trwały? Tak, pod warunkiem użycia śrub nierdzewnych A2 i podkładek sprężystych. Na rynku są dostępne zestawy montażowe z kątownikami, które wytrzymują dekadę bez objawów korozji.

Jak rozpoznać kierunek otwierania furtki? Stań przed furtką od strony ulicy. Jeśli zawiasy są po Twojej lewej, furtka otwiera się w prawo. Elektrozaczep musi wtedy pochodzić z linii „prawy" albo być symetryczny.

Ile trwa poprawny montaż? Dla osoby z podstawowym doświadczeniem to 3-4 godziny. Pierwszy raz może zająć cały dzień, bo każda regulacja wymaga cierpliwości.

Czy elektrozaczep nadaje się do bramy przesuwnej? Nie, inna mechanika. Do bram przesuwnych stosuje się rygle elektromagnetyczne lub napędy z wbudowanym zamkiem.

Checklistę zakupową z listą narzędzi, materiałów i kolejnością czynności możesz pobrać z sekcji poradników przy artykułach o automatyce bramowej.

Dane techniczne i normy: PN-EN 60529 (stopnie ochrony IP), PN-EN 50133 (systemy kontroli dostępu), PN-HD 60364 (instalacje elektryczne niskiego napięcia). Źródła: Portal branżowy elektro.info, publikacje Instytutu Techniki Budowlanej, dokumentacja techniczna producentów automatyki bramowej.
