Profil furtkowy 40x40x1,5 z zamkiem zapadkowym – gotowy do montażu

Specyfikacja techniczna profilu 40x40x1,5 z zamkiem

Profil furtkowy 40x40x1,5 milimetra to gotowy element konstrukcyjny ze stali czarnej, w którym fabrycznie wycięto otwór pod zamek zapadkowy 90/20 oraz przygotowano punkty mocowania zawiasów. Taki wyrób powstaje przez precyzyjne profilowanie na zimno taśmy stalowej o grubości 1,5 mm, co zapewnia powtarzalność wymiarów i wysoką sztywność przy stosunkowo niewielkiej masie. Stal czarna (niestopowa, w gatunku S235/S355 wg PN-EN 10025) zawiera odpowiednią ilość manganu i krzemu, dzięki czemu dobrze spawa się elektrodami otulonymi oraz drutem MIG/MAG bez ryzyka pęknięć.

• Specyfikacja techniczna profilu 40x40x1,5 z zamkiem
• Jak zamontować profil furtkowy krok po kroku
• Kompatybilne klamki, wkładki i zatrzaski do profilu 40x40
• Profil furtkowy 40x40 vs 60x40 który wybrać

Grubość ścianki 1,5 mm stanowi kompromis między masą a wytrzymałością, dlatego ten profil furtkowy sprawdza się w lekkich skrzydłach do 30 kg. W porównaniu z grubością 2 mm, cieńsza blacha pozwala obniżyć wagę o około 25%, ale jednocześnie zmniejsza nośność na zginanie o niemal 40% (wyliczenia zgodnie z twierdzeniem Naviera dla przekroju zamkniętego). Dlatego dla furtki powyżej 2 metrów szerokości albo z wypełnieniem z blachy trapezowej warto rozważyć sekcję 60x40x2.

Zamek zapadkowy 90/20 oznacza rozstaw śrub mocujących 90 mm oraz trzpień o średnicy 20 mm, zgodny z normą PN-EN 12209 dla okuć drzwiowych. Taki standard ułatwia dobór wkładki bębenkowej 30x30, klamki kasetowej oraz elektrozaczepu niskoprądowego 12 V. Precyzyjne wycięcie gniazda w profilu eliminuje konieczność wiercenia i podcinania na budowie, co skraca montaż nawet o 40 minut na jedną furtkę.

Jak zamontować profil furtkowy krok po kroku

Przed przystąpieniem do pracy warto rozrysować schemat rozmieszczenia otworów na kartce A4, uwzględniając odstęp od dołu skrzydła 1000-1050 mm do osi zamka. Taki rysunek pełni funkcję drogowskazu podczas spawania i pozwala uniknąć kosztownych poprawek, gdy okazuje się, że klamka koliduje z poprzeczką ramy. Profesjonalni ślusarze traktują tę czynność jak geometrię wykonawczą, nie szkic orientacyjny.

1. Przygotowanie stanowiska stabilny stół warsztatowy z imadłem, szlifierka kątowa 125 mm, spawarka inwertorowa 200 A, wiertarka kolumnowa lub ręczna z wiertłami Ø4,2 i Ø8,5 mm.
2. Docinanie profili piłą taśmową lub szlifierką z tarczą do metalu; tolerancja długości ±2 mm zapobiega klinowaniu się skrzydła w świetle słupka.
3. Układanie ramy spawanie punktowe w narożnikach, kontrola przekątnych (różnica max 3 mm), a dopiero potem spawy ciągłe metodą MAG drutem 0,8 mm w osłonie Ar/CO2.
4. Montaż zawiasów przykręcenie śrubami M8 klasy 8.8 do słupka Ø60 lub 80 mm, smarowanie panewek smarem grafitowym, regulacja luzu 2-3 mm.
5. Osadzenie profilu z zamkiem wklejenie w ramę, wycentrowanie otworu pod wkładkę, przyspawanie w 4 punktach co 150 mm.
6. Wykończenie antykorozyjne odtłuszczenie acetonem, podkład epoksydowy 60 µm, farba poliuretanowa 40 µm lub ocynkowanie ogniowe wg PN-EN ISO 1461.

Kluczowa zasada spawania profili zamkniętych mówi o punktowym łączeniu najpierw w jednym narożniku, potem w przeciwległym. Taki schemat minimalizuje naprężenia szczątkowe, które przy spawie ciągłym po jednej stronie mogą wygiąć ramę nawet o 8 mm na metrze. Po zakończeniu spawania rama powinna leżeć płasko na stole; jeśli delikatnie się kołysze, konieczne jest prostowanie na gorąco lub nacięcie kompensacyjne.

Testy funkcjonalne przeprowadź przed zawieszeniem skrzydła, ponieważ weryfikacja na ziemi jest łatwiejsza niż na zawiasie. Włóż wkładkę, sprawdź płynność zapadki (skok 12-14 mm), a następnie zmierz siłę potrzebną do otwarcia kluczem (norma PN-EN 12209 wymaga max 25 Nm). Jeśli czujesz opór powyżej tej wartości, najprawdopodobniej trzpień zapadki został źle wycentrowany względem otworu w słupku.

Kompatybilne klamki, wkładki i zatrzaski do profilu 40x40

Standard 90/20 otworu zamkowego sprawia, że profil furtkowy 40x40 współpracuje z większością okuć dostępnych w marketach budowlanych, o ile zachowano rozstaw śrub 90 mm. Poniższa tabela prezentuje najczęściej dobierane elementy, ich oznaczenie katalogowe i zakres cen orientacyjnych, które mogą się różnić w zależności od regionu oraz sezonu.

Wybierając klamkę, zwróć uwagę na kąt powrotu dźwigni po puszczeniu. Norma PN-EN 1906 dla okuć drzwiowych klasy 3 dopuszcza kąt 30°, ale w furtce ogrodzeniowej warto wybrać model z kątem 15-20°, bo mniejsza bezwładność dźwigni zmniejsza ryzyko przypadkowego zahaczenia odzieżą o niezamkniętą klamkę. Zatrzaski 40x40 montowane od wewnętrznej strony stanowią wygodne uzupełnienie zamka głównego w furtkach technicznych, gdzie liczy się szybkość otwierania bez klucza.

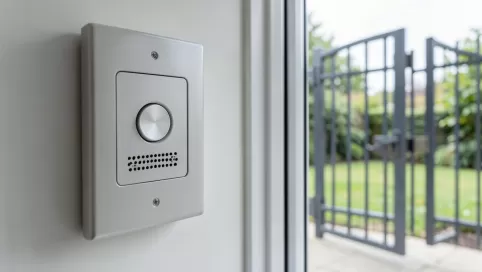

Elektrozaczepy współpracujące z domofonem lub wideodomofonem wymagają przewodu 2 × 0,75 mm² prowadzonego w rurze osłonowej pod powierzchnią gruntu. Pamiętaj o obciążalności prądowej zasilacza: standardowy model 12 V / 1 A obsłuży dwa elektrozaczepy jednocześnie, ale przy czterech furtkach konieczny będzie zasilacz buforowy 12 V / 5 A z akumulatorem żelowym. Dobór takiego osprzętu wpływa na wygodę użytkowania furtki przez długie lata.

Profil furtkowy 40x40 vs 60x40 który wybrać

Decyzja między przekrojem 40x40 a 60x40 sprowadza się do trzech zmiennych: masy skrzydła, szerokości światła furtki oraz intensywności użytkowania. Poniższe zestawienie pokazuje, kiedy lżejszy profil furtkowy 40x40 okazuje się wystarczający, a kiedy warto dopłacić do solidniejszej konstrukcji 60x40x2. W analizie uwzględniono wymagania normy Eurocode 3 (PN-EN 1993-1-1) dla stanów granicznych użytkowalności.

Jeśli furtka ma służyć wyłącznie jako bramka ogrodowa prowadząca do ogrodu lub warzywnika, profil 40x40x1,5 w zupełności wystarczy. Mniejszy przekrój oznacza mniejsze spoiny, krótszy czas spawania i niższą cenę gotowej konstrukcji nawet o 35%. Przy szerokości do 1 metra i wypełnieniu z siatki plecionej powstała rama zachowuje sztywność wystarczającą do wieloletniej pracy bez odkształceń.

Aspekt ekonomiczny warto rozpatrywać w perspektywie 20 lat użytkowania. Profil 60x40 kosztuje więcej na starcie, ale pozwala uniknąć wymiany zawiasów, prostowania ramy i poprawek malowania, które w lżejszej konstrukcji pojawiają się zwykle po 8-10 latach intensywnej eksploatacji. W dłuższej perspektywie różnica w cenie zwraca się w postaci niższych kosztów serwisowych.

Najczęstsze błędy przy samodzielnej budowie furtki

1. Brak dylatacji między słupkiem a skrzydłem prowadzi do zacięć podczas mrozów; wymagany luz 8-10 mm po każdej stronie.
2. Spawanie ramionami zamiast na stole wywołuje odkształcenia kątowe rzędu 5-10 mm; zawsze spawaj na płaskim podłożu.
3. Pominięcie podkładu antykorozyjnego w ciągu 2-3 lat stal czarna pokryje się rdzą, szczególnie w pobliżu gruntu.
4. Źle dobrany zawias do masy skrzydła zawias łożyskowy do 60 kg przy skrzydle 80 kg spowoduje jego ugięcie i opadanie.
5. Montaż zamka bez centrowania skrzydło wygina się podczas zamykania, a zapadka nie trafia w otwór słupka.

Checklist przed montażem profilu 40x40

• Sprawdź pion słupka (odchyłka max H/500, np. 4 mm przy wysokości 2 m).
• Zmierz przekątną światła furtki w trzech miejscach.
• Sprawdź luz na dole i górze skrzydła (minimum 20 mm nad gruntem).
• Oczyść otwór zamkowy z wiórów i opiłków przed włożeniem wkładki.
• Przetestuj pracę zapadki ręcznie przed malowaniem.
• Zabezpiecz wszystkie spawy podkładem cynkowym w sprayu.

Profil furtkowy 40x40x1,5 z wbudowanym zamkiem to rozwiązanie dla tych, którzy cenią przyspieszenie montażu i powtarzalną jakość. Decyzja o wyborze konkretnego wariantu powinna uwzględniać przede wszystkim warunki eksploatacji oraz oczekiwaną żywotność konstrukcji. Jeśli planujesz budowę furtki ogrodowej lub działkowej i szukasz sprawdzonych rozwiązań technicznych, przeczytaj także poradnik na temat remonty-rolety.pl, gdzie znajdziesz praktyczne wskazówki dotyczące pokryć dachowych oraz systemów izolacji, które można zastosować w niewielkich konstrukcjach towarzyszących, takich jak altany czy zadaszenia furtkowe.

Źródła danych i norm: PN-EN 10025-2 (wyroby ze stali konstrukcyjnej), PN-EN 12209 (okucia drzwiowe), PN-EN 1303 (wkładki bębenkowe), PN-EN ISO 1461 (cynkowanie ogniowe), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1993-1-1 Eurocode 3 (konstrukcje stalowe). Specyfikacje techniczne oparte na katalogach producentów wyrobów profilowych oraz doświadczeniu warsztatowym ślusarzy specjalizujących się w produkcji furtek i bram.
